Дренаж фундамента своими руками

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Влаголюбивые растения

Если интересно, как осушить участок своими руками без затрат, можно рассмотреть вариант с посадкой влаголюбивых растений. Этот способ будет эффективен только при небольшой заболоченности и если не требуется удалять воду срочно.

Используя растения, которым требуется много воды, можно понизить уровень грунтовых вод и ускорить просыхание участка после дождей и паводка. Это поможет также украсить участок. Используются ива, клён, тополь, ольха и берёза.

Если нужны растения, которые растут быстрее, можно высадить кустарники: боярышник, калина, ирга, шиповник. Это идеальный способ не только уменьшить количество воды на участке, но и устроить живую изгородь. Есть также влаголюбивые травянистые растения. Это многолетние цветы: ирис, астра, аквилегия. Можно высадить клюкву, голубику.

Для удаления лишней влаги на участке высаживают влаголюбивые растения Источник yandex.net

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Советы и рекомендации

Может сложиться такая ситуация, что одного типа системы водоотвода для участка будет недостаточно. В этом случае не стоит бояться комбинировать, ведь все они работают для достижения одной цели – оптимального уровня влаги. Подбирать разновидность системы рекомендуется, учитывая географические характеристики и ландшафтные особенности. Например, для дома, расположенного на значительном расстоянии от воды, хватит поверхностного дренажа.

Дренаж можно разместить на всей территории участка и на ее отдельных «опасных» элементах. Обычно засыпная дренажная система работает в течение 5-7 лет, а глубинная и открытая – в срок до 50 лет. Но такие высокие показатели требуют тщательного ухода за системой. На участок не допускается крупногабаритная техника – для нее требуется оформлять отдельную дорогу.

Стоит регулярно разрыхлять землю: это увеличивает ее водопроницаемость и работу дренажа. Раз в 3 года проводится мытье труб под сильным напором воды. Все работы по монтажу надо проводить на увлажненной земле. Если дренаж кажется слишком дорогим, можно ограничиться устройством ливнёвки, рытья нагорной канавы, из которой вода будет отводиться ниже участка.

О том, как своими руками сделать дренаж на участке, смотрите далее.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

Краткий фото-курс по сооружению дренажа

Суглинок отличается низкими фильтрационными свойствами, плохо и крайне медленно пропускает воду. В паводковый период участок обводнен, а во время замерзания и оттаивания грунтов проседает неравномерно.

Для того чтобы избавиться от грунтовой воды решено было построить дренажную систему с выводом ее в коллекторный колодец с поглощающим дном.

Теперь приступим к устройству колодца с поглощающим дном, благодаря которому собранная дренами вода будет утилизироваться в нижележащие слои с хорошими фильтрационными качествами:

Теперь можно смело признать, что система фактически устроена, осталось только провести работы по финишной засыпке и обустройству участка:

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Пошаговая инструкция обустройства дренажа

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Проектирование осушительных систем

Правильно сделать дренаж на участке могут не только специалисты, но и сам владелец своими силами

Важно лишь выбрать тип дренажной системы и качественные комплектующие. Единственное, что лучше заказать у специалистов, – это проект системы водоотведения

Перед началом работ у владельца участка должен быть пакет документов, содержащий:

• план местности с учётом горизонталей рельефа
• схему расположения труб возле стен строений с указанием необходимого вида и диаметра, уклона и глубины залегания
• схему глубинной системы осушения участка с рекомендациями по выбору вида комплектующих, сечения труб, расстояния между ними, расположения колодцев
• размер лотков, дождеприёмников и пескоуловителей, решёток на них
• расчёт всех материалов, необходимых для сооружения дренажа и пояснительную записку к проекту

Выбор комплектующих материалов

Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Обустройство водоотводящей системы

Для поверхностного водоотведения понадобятся такие детали:

Для обустройства системы глубинного дренажа грунта необходимо приобрести:

• дренажные трубы от 6 до 20 см в диаметре
• канализационные трубы из поливинилхлорида (можно закладывать на глубину до 3–4 м)
• шахты колодцев длиной до 6 м
• заглушки, врезки и люки для колодцев
• полотна геотекстиля для улавливания мусора

Цены на комплектующие в этом случае зависят от выбранного диаметра, длины и материала.

Технические условия монтажа и установки

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Траншея дренажа

Чтобы сделать водоотводящую систему правильно, нужно соблюсти следующие технические требования:

Если участок расположен в низине, то дренаж делают под уклоном к накопительному колодцу, который располагают в самой нижней точке рельефа. Воду из него затем выкачивают насосом или сбрасывают в овраг или канаву.

Открытый дренаж

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео) +Отзывы

Открытая система осушения

Для монтажа и обустройства поверхностной водоотводящей системы потребуются минимум материалов:

• пластиковый колодец
• лопата
• молоток
• рулетка
• уровень (лучше пузырьковый)
• гравий, древесная щепа
• геотекстиль
• деревянные колышки

Закрытая система осушения

Шпалера: надежная опора для вьющихся стеблей (огурцов, томатов, малины, клематиса и других растений). Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы

Закрытая система водоотведения

Имея на руках проект монтажа и установки дрен, хозяин участка при установке глубинного дренажа руководствуется следующим алгоритмом действий:

Перед тем как засыпать траншею, дренаж проверяют на герметичность, проливая через него большой объём воды. Если конструкция собрана верно, то вода быстро проходит по дренам и попадает в колодец.

Особенности

Перед тем, как начинать делать дренаж своими руками на даче, Вам обязательно нужно ознакомиться с некоторыми особенностями этого предприятия:

Осушительная система может быть двух видов: глубинной и поверхностной. В свою очередь, поверхностный бывает точечным и линейным

Глубинный необходим на болотистых и суглинистых почвах, где основная влага прибывает из грунтовых вод, при этом очень важно правильно вычислить глубину дренажа. Поверхностный необходим на участках, которые находятся в низине и весной земля не справляется с большим количеством влаги естественным путем

Точечный поверхностный дренаж – это колодец с сеткой в самой низкой точке участка, из него вода уходит под землю или собирается в специальной емкости. Соответственно, линейный – это классический дренаж с магистралями;

Перед началом работ разработайте проект. Совсем необязательно обращаться за помощью к специалистам, главная цель этого чертежа – дать понять, какой размер дренажа нужен и под каким углом должны располагаться трубы (если система линейная или глубинная);
Предусмотрите глубину дренажно системы углубленного типа. Она должна находиться ниже уровня промерзания земли, иначе дренаж не справится со своими прямыми функциями во время оттепели. Если это сделать невозможно, то проработайте утепление системы. Получить все интересующие данные можно в геологическом бюро своего региона;
Уклон дренажа на даче, который будет делаться своими руками, должен составлять не менее 1-3 сантиметров на каждый погонный метр. В отдельных случаях нужно сделать его более резким;
Очень важно использовать для работы безопасные материалы. Земля на даче в любом случае предназначена для урожая, не важно, что это: ягоды, овощи или что-то иное. Поэтому не используйте для оборудования канавы вредные строительные материалы или соединения.

Дренажные трубы

В качестве дрен чаще всего используют труды двух типов, пластиковые гофрированные и перфорированные. Для защиты от загрязнений их часто оборачивают геотекстилем, используемым в качестве фильтра. Применение объемных фильтров, начатое относительно недавно, также защищает от заиливания дренажные системы, особенно в условиях глинистой почвы, их наполнителем служит волокнистый торф и ржаная солома, материалы экологически чистые и безвредные.

Перфорированная труба, обернутая геофильтром

Наличие фильтрации серьезно продлевает срок между технологическими профилактиками систем дренажа, но рано или поздно ее все-таки потребуется промыть. Для этого потребуется струя воды с сильным напором.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

• Устройство ливневой канализации.
• Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
• На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
  Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
• Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

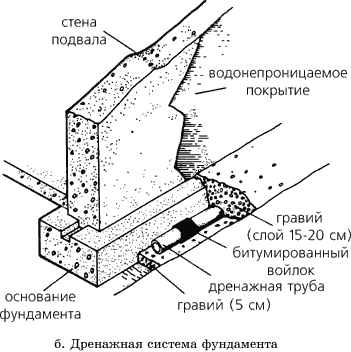

Как сделать линейный дренаж фундамента своими руками

Линейный дренаж

Линейный дренаж подразумевает прокладку дренажных лотков на прилегающей к дому территории, а также может быть установлена по периметру здания (в том числе около входной двери) для сбора и отвода поверхностных вод. Система сообщающихся желобов (лотков) может быть дополнена точечными дождеприемниками для сбора дождевой воды с крыши и пескоуловителями с подключенными дренажными трубами, по которым вода будет отводиться в коллекторный колодец. Система защищает фундамент здания и отмостку от пагубного влияния излишней влаги.

Линейный дренаж

Готовим план линейного дренажа

В графическом редакторе или на бумаге в клетку чертим план имеющихся на участке построек (вид сверху). Далее отмечаем по периметру линию прокладки линейного дренажа, обозначаем места для установки точечных дождеприемников, придверной решетки, точку сброса воды (дренажный колодец стоит расположить в самой низкой точке участка).

Закупаем материалы

Составляющие элементы дренажной истемы

Для работы понадобятся: кельмы, лопаты, цемент, песок, рубероид или толь, герметик, лотки с решетками, пескоуловители, заглушки, дренажные трубы, капроновый шнур, строительный уровень, болгарка.

Земляные и монтажные работы

1. По периметру дома (на расстоянии 1-3 метра) прокапываем траншею. Ее глубина должны быть на 10-15 см больше высоты лотка. Ширина траншеи соответствует ширине лотка с запасом до 10 сантиметров. Также необходимо прокопать траншеи под канализационную трубу, соблюдая уклон до 3 см/м в сторону точки сброса воды (дно всех траншей засыпается утрамбованной песчаной подушкой). Не забудьте про котлован для коллекторного (дренажного) колодца.
2. Устанавливаем дренажные колодцы из пластика. К нему подключаем канализационную трубу оранжевого цвета из пластика. Конец трубы подводим к месту установки первого дренажного лотка.

3. Готовим бетонное основание. Замешиваем цементный раствор и выкладываем его небольшим слоем в траншею под первый лоток. К лотку герметиком приклеиваем торцевую заглушку, вставляем в паз переходник и устанавливаем дренажный лоток в траншею, соединяя переходник и канализационную трубу. В переходник вставляем пластиковую корзинку для сбора мусора, накрываем лоток решеткой. (вместо канала с отводом можно подключить канализационную трубу к пескоуловителю). Лоток должен быть заглублен в почву на 3-4 мм. Для удобства работы можно натянуть капроновый шнур, как направляющий маяк. Между стенками лотка и почвой укладываем полоску рубероида, далее засыпаем пространство между рубероидом и стенками котлована утрамбованным грунтом. Подсоединяем следующие лотки, нанося на торцы немного герметика и укладывая дренаж в траншеи с цементным основанием.

Узнать подробнее о тонкостях установки поверхностной дренажной системы можно из видеоурока.

Видео — Поверхностный дренаж вокруг дома

Схема установки дренажного лотка

Подключение пескоуловителя к канализационной трубе

Укладка дренажных труб и подключение их к ревизионным колодцам

Обратная засыпка дренажных труб (вариант без использования геотекстиля)

Устройство отмостки

Проект дренажной системы

Гидроизоляция фундамента

Гладкостенные пластиковые дренажные трубы

Труба дренажная гофрированная с фильтром из кокосового волокна

Устройство дренажной системы

Схема дренажной системы

Составляющие элементы дренажной истемы

Линейный дренаж

Линейный дренаж

Дренажная система вокруг дома своими руками

Устройство дренажной системы
