Как установить счетчик на отопление в квартире

Лучшие тепловые счетчики согласно отзывам потребителей

Предлагаем вашему вниманию наиболее популярные модели тепловых счетчиков:

  1. Elf Ду 20 мм. Тахометрический тепловой счетчик польского производства. Рассчитан на небольшую тепловую мощность (до 85 кВт). Способен дистанционно считывать показания с автоматики. Абсолютно устойчив к магнитному воздействию, имеет широкие коммуникационные возможности.

    Квартирный теплосчетчик ELF Ду 15 js90-1-NI

  2. Sensonic II Ду20. Надежный компактный прибор с высокой точностью измерения показателей потребленного типа, имеющий приемлемую стоимость.

    Sensonic II Ду20

  3. SensoStar 2 Engelmann. Модель немецкого производства, представленная конструкцией исключительно качественной сборки, очень точно определяет количество потребленного тепла путем безмагнитного сканирования крыльчатки.

    SensoStar 2 Engelmann

  4. КАРАТ-Компакт-201. Прост в обслуживании, компактен, отличается невысокой стоимостью и современным дизайном. Уникальная техника создания деталей прибора делает их износоустойчивыми и неподверженными коррозии.

    КАРАТ-Компакт-201

Как вы могли убедиться, выбор оптимальной модели теплового счетчика – довольно несложный процесс. Главное в этом деле – четкое понимание своих потребностей, желание и возможность потратить определенную сумму денег и следовать выше представленным советам. Удачной покупки!

2 Принцип работы

Основная часть приспособления собирает данные со всех датчиков, вычисляет средний показатель с помощью специальной формулы и фиксирует его в архиве. При необходимости вывести информацию можно на экран.

Такая система поможет владельцу хорошо сэкономить на коммунальных платежах, но установить ее довольно проблематично. Для этого понадобится получить разрешение от начальника теплосети, а также все документы, подтверждающие, что прибор работает правильно. В большинстве случаев человек не сможет использовать датчики, если в остальных квартирах их нет.

По закону платить по показаниям накладного теплосчетчика на радиатор можно только при условии, что в других квартирах есть такие же датчики, а также установлен общедомовой прибор. В противном случае владельца ожидает отказ и он будет вполне обоснован, поскольку вся процедура довольно сложная и длительная.

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.

Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

  • Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
  • Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
  • Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
  • Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.

В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

  • возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
  • ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
  • быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
  • установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

Правила установки и эксплуатации теплосчетчиков в квартире

Чтобы установить теплосчетчик в квартире на отопительный сезон, нужно начинать действовать заранее, желательно до окончания отопительного сезона. Порядок действий следующий:

  • Далее найдите проектную организацию, у которой есть лицензия на данный вид услуг. Они готовят проект в соответствии со спецификациями и имеющимся счетчиком.

    Установка теплосчетчика на отопление занимает пару часов

  • После установки со всеми документами свяжитесь с UK / HOA для приемки счетчика. В оговоренное время приезжает их представитель, ставит печать, подписывает акт ввода в эксплуатацию, копия которого остается у вас. Далее необходимо заключить договор об оплате, после чего считается, что вы платите за тепло по счетчику.
  • Имея на руках проект, ищите организацию, которая установит для вас теплосчетчик. Он также должен иметь лицензию на выполнение этого вида работ. Время работы согласовывается с МУ / ТСЖ (вы можете проверить этот вопрос). Намного проще, если ваша работа будет приходиться на период, когда теплоноситель в системе отопления спущен – меньше хлопот и денег потребуется.
  • Обратитесь в УК / ТСЖ / ЖЭК, где вам выдадут технические условия на подключение единого теплосчетчика. Это лист, на котором указаны параметры сети в вашем доме: температура, давление.
  • Вы покупаете теплосчетчик. Вы должны купить его сертифицированным, в рамках юридической кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть указана дата проверки статуса, а также вы должны иметь информацию о том, кто проводил проверку (название организации).
  • Сам монтаж счетчика недолговечен и прост. На это уходит не более 2-х часов. Но рабочее место придется подготовить заранее: убрать все лишнее, все, что может пригореть – воспользуются сваркой.

Весь процесс может занять от двух до трех месяцев или даже дольше, поэтому лучше начинать действовать заранее, чтобы успеть до начала отопительного сезона. В принципе, в каждом большом или меньшем городе есть организации, которые все это сделают за вас, но их услуги далеко не из дешевых.

Какая правовая основа

Если вам нужны названия нормативных актов, регулирующих условия поставки коммунальных услуг, вот действующие сегодня нормативные акты:

  • От 6 мая 2011 г. N 354 «Об оказании коммунальных услуг собственникам и пользователям помещений в кондоминиумах и жилых домах».
  • 16 апреля 2013 г. 344 – в данное постановление внесены некоторые изменения.

    Изучите правовую базу

Порядок расчета платежей за тепло, определения тарифов – все это определяется региональными властями, чтобы точно знать, как обстоят дела в вашем регионе, нужно изучить нормативно-правовую базу вашего конкретного региона. Единственное, что актуально во всей России, – это необходимость установки счетчиков на общедомовые счетчики.

Как часто снимать показания

Действительно, это сложный вопрос – счетчиков тепловой энергии существует несколько, и порядок снятия показаний с них очень разный. Это подробно описано в инструкции по эксплуатации, которая должна быть у вас.

Теперь вам нужно передавать показания каждые полгода

Кстати, согласно последнему указу (№ 344 от 16.04.2013), свидетельские показания сдавать не нужно каждый месяц. Вы должны делать это каждые шесть месяцев, а организация должна производить пересчет на основе предоставленных вами показаний.

Проверять

Первичная поверка счетчика на отопление в квартире проводится на заводе-изготовителе, что обязательно для отметки в паспорте изделия. Отметка также сделана на передней панели прибора. Периодичность дальнейших проверок зависит от типа счетчика, интервал поверки также фиксируется в паспорте. В среднем 3-5 лет.

Место установки теплосчетчика определяется при составлении проекта

Если ваш теплосчетчик нуждается в проверке, лучше всего это сделать сразу после окончания отопительного сезона, так как процедура может занять несколько месяцев. Перед снятием счетчика необходимо уведомить UK / HOA, они приедут для записи показаний. Затем вы можете удалить устройство. После проверки поставьте счетчик обратно, снова позвоните в Великобританию, дождитесь, пока они приедут, и опломбируйте счетчик. На этом проверку можно считать завершенной. Осталось только разобраться, куда отдать теплосчетчик на поверку. Вариантов всего три:

  1. Справочный центр производителя вашего счетчика.
  2. Коммерческая организация, уполномоченная на ведение данного вида бизнеса.
  3. Подразделение компании «Ростест».

Единый теплосчетчик можно проверить в одной из этих организаций. Вы можете заранее узнать сроки и цены и выбрать наиболее подходящий вариант.

Как лучше установить счетчик учета тепла?

Наиболее простым решением будет установка накладного прибора, так как она не требует найма соответствующего специалиста и резки труб. Достаточно будет закрепить счетчик тепла на батарею. По-другому ситуация обстоит с механическими приборами, для монтажа данных приборов нужно перекрывать стояки, сливать воду и демонтировать часть трубы. Такая же ситуация и с ультразвуковыми приборами, которые врезаются прямо в трубопровод.

Как уже говорилось ранее, перед тем как поставить данное оборудование, на руках должно быть разрешение и готовый проект. А для того чтобы не возникло проблем с приемом в эксплуатацию и оплатой прибора фирмой поставщиком, его монтаж должен быть произведен лицензированной фирмой, что будет указано в акте выполненных работ. Специалисты данной фирмы проводят работы согласно следующим этапам:

  • делают проект подключения;
  • согласовывают необходимую документацию с поставщиком тепловой энергии;
  • монтируют теплосчетчик;
  • регистрируют прибор;
  • сдают прибор в эксплуатацию, передавая его в ведения контролирующей организации.

Если же вы решили провести данные работы самостоятельно, прежде внимательно изучите инструкцию тепломера. Там указаны рекомендации по установке прибора и его эксплуатации, которые необходимо беспрекословно соблюдать. Кстати, ультразвуковые и механические приборы должны быть обеспечены измерительным участком определенных размеров. То есть, до и после прибора должна быть установлена прямая труба без поворотов и загибов.

Измерительный участок для механического теплосчетчика должен быть не менее 3-х диаметров трубы до расходомера и один после. Ультразвуковые тепломеры более требовательны , там измерительный участок должен быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).

Теперь давайте поговорим о том, можно ли смонтировать индивидуальный тепломер на обратном трубопроводе. Большинство производителей делают счетчики, которые можно устанавливать на любую магистраль, главное не перепутать местами датчики температуры. Обычно они вкручиваются в тройник или специальный кран, оборудованный отдельным патрубком для этой цели.

На самом деле в странах на постсоветском пространстве, законно установить и сдать в эксплуатацию индивидуальный тепломер чаще всего довольно сложно. Возможно, силы и материальные средства, вложенные в данный прибор, не будут стоить результата. Поэтому рекомендуется, перед тем как обратится в организацию индивидуального учета, лучше проконсультироваться с поставщиком тепловой энергии.

Приборы учета, это довольно хорошие помощники для тех, кто хочет сэкономить свои средства. Все кто не желает оплачивать потери при транспортировке тепла, рекомендуется задуматься о монтаже теплосчетчика. Тем более что это не такая сложная задача. Главное определиться, какой прибор учета вы желаете установить общедомовой или индивидуальный, остальные работы лучше доверить профессионалам.

Проверка счетчиков тепла

Обычно новые приборы продают с первичной проверкой, которая выполняется на заводе, производящем их. Доказательством того, что поверка счетчиков тепла проведена, служит наличие специальной наклейки, соответствующей записи, особого клейма, как на устройствах, так и в прилагаемых к ним документах.

В процессе эксплуатации поверка счетчиков отопления осуществляется за счет владельцев квартир один раз в 4 года, для ее проведения необходимо обратиться в ряд организаций и учреждений:

  • в отделение Ростеста;
  • в компанию, у которой имеются соответствующие полномочия на выполнение проверки;
  • в сервисный центр компании-производителя.

Самостоятельно снимают показания со счетчика на отопление аналогично тому, как и с электросчетчика. В квитанции на оплату указывают разницу показаний, умножают ее на установленный тариф и производят оплату, например, в одном из отделений Сбербанка. Получателем платежа является теплоснабжающая организация. Тепловые счетчики — преимущества установки, детальное видео:

Критерии выбора

Разберемся, по каким основным критериям выбирается тепловой счетчик:

  • сертификация – прибор обязательно регистрируется в Государственном реестре измерительных средств и проверяется на точность;
  • погрешность замеров – она не должна быть более или менее четырех процентов, если разность температур составляет от двадцати градусов;
  • погрешность при измерении массы – здесь опускаются отклонения в пределах двух процентов. Существенную роль играет способность счетчика определить разность масс;
  • диапазон замеров расхода – по норме он должен быть не ниже 1 к 25;
  • диапазон температурных показателей – нормативно определен не более 200 градусов;
  • показание замеров разницы температур – раньше значение было не менее 10 градусов, для современных моделей установлен показатель в 3 градуса;
  • потеря давления – в преобразователях расхода тепловых счетчиков есть сопротивление гидравлическому напору;
  • длина прямых труб – многим типам устройств необходима значительная длина до точки установки и после нее;
  • регистрация давления и температурного показателя – почти в каждой модели есть такая возможность для температуры, а для давления – у некоторых;
  • измерительные каналы – счетчики представляют собой измерительные системы, осуществляющие полный перечень функций по замерам тепла и массы, давления и температуры, продолжительности нормальной работы.

Кроме этого, при выборе учетного прибора потребителю рекомендуется уточнить, какими возможностями обладает тепловой счетчик:

  • архив и его глубина;
  • система диагностирования – самостоятельно проверяет работоспособность отопительного прибора;
  • наличие возможности связи с компьютером;
  • энергетическая независимость;
  • интервалы между проверками;
  • условия эксплуатации по снятию показаний;
  • комплектация поставки;
  • гарантийные сроки;
  • стоимость прибора.

При выборе счетчика на отопление учитывайте его архив и глубину

Как поставить счетчик?

Нередко люди задают вопрос, можно ли смонтировать счетчик на отопление своими силами. Российское законодательство запрещает установку контрольно-измерительной техники организациям и лицам, у которых нет сертификата или разрешения на проведение данного вида работ. Соответственно, для установки прибора учета тепловой энергии требуется обратиться в сертифицированную компанию, список услуг которой включает соответствующие работы.

При выборе счетчика следует обратить внимание на такие характеристики, как максимально допустимая температура и уровень давления, они должны соответствовать параметрам центральной отопительной системы дома. Сама технология правильной установки прибора учета описывается в плане-проекте, разработанном на основании технической документации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности. Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации.

Счетчик может устанавливаться только в случае, если соблюдены все условия:

  • имеется разрешение от организации, поставляющей дому тепловую энергию;
  • балансодержатель составил ТУ для проведения работ;
  • выбрана сертифицированная компания, которая предоставляет услуги по монтажу приборов учета;
  • специалисты подрядной организации подготовили проектную документацию и согласовали ее с контролирующими инстанциями.

После монтажа прибора необходимо заключить с организацией, поставляющей тепло дому, договор об учете количества потребленной тепловой энергии по счетчику. Представители этой организации проводят проверку и опломбировку прибора, сдают счетчик в эксплуатацию.

Потребитель, установивший теплосчетчик самостоятельно, не сможет согласовать монтаж в контролирующих инстанциях и показания прибора учитываться не будут.

Монтажные работы должны выполняться профессионалами проектно-монтажной организации. Это гарантирует правильность установки точного измерительного оборудования. Если устанавливать прибор учета своими силами или доверить мастеру, не проходившему специальную подготовку, велик риск, что возможный недочет в процессе монтажа повлияет на точность показаний счетчика.

В ходе монтажных работ необходимо учитывать множество правил и требований, в частности:

  • не допускается использование сварочного аппарата при установке счетчика с ультразвуковым расходомером;
  • датчики температуры должны быть установлены строго на предписанных местах;
  • к прибору необходимо обеспечить свободный доступ для обслуживания и снятия показаний;
  • прибор требуется монтировать на ровном участке трубопровода, чтобы исключить волновые возмущения при движении теплоносителя, минимально допустимая длина ровного участка до и после счетчика зависит от модели прибора;
  • термочувствительный элемент прибора должен располагаться по центру поперечного сечения трубопровода;
  • чтобы завоздушивание не повлияло на показания счетчика, перед прибором устанавливается воздухоотводящий клапан;
  • чтобы упростить установку и демонтаж прибора, до и после него на трубу монтируют шаровые краны;
  • рекомендуется установить фильтр перед прибором, чтобы в счетчик не был поврежден механическими включениями в теплоноситель.

Итак, приобретая жилье в новостройке, обратите внимание на схему разводки труб центрального отопления. Если в квартиру заведена одна подающая труба, от которой теплоноситель распределяется по всем приборам отопления, то есть смысл получить разрешение на установку индивидуального счетчика. В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались.

Видео по теме:

5 Установка и использование

Следующим этапом будет регистрация прибора в соответствующих службах. Только после этого разрешается начать применение прибора и регулярно снимать показания. При эксплуатации необходимо следить за работой приспособления. Не допускается его механическое повреждение, попадание в него чрезмерного количества влаги или горячего воздуха.

При отсутствии фильтра грубой очистки прибор может быстро выйти из строя, поэтому рекомендуется учитывать это при установке. При соблюдении инструкции оборудование не нуждается в замене на протяжении длительного периода. В случае аварийной ситуации не стоит пытаться самостоятельно устранить поломку. Лучше обратиться к специалисту.

Как выбрать оптимальный теплосчетчик?

Разновидностей тепломеров достаточно много, но для установки в квартире наиболее приспособлены 5 видов:

  • механические (иначе – тахометрические);
  • электромагнитные;
  • вихревые;
  • ультразвуковые;
  • накладные датчики на батареи.

Механические тепломеры так называют от того что расход теплоносителя определяется при помощи погруженной в него крыльчатки. С помощью 2-х датчиков, которые врезаются в подающий и обратный трубопроводы определяется разность температур. Исходя из этих данных, вычислитель выдает результат расхода тепловой энергии. Теплосчетчики данного типа стоят достаточно дешево, но при этом очень требовательны к качеству теплоносителя.

Организации занимающиеся поставкой тепла не особо жалуют подобные приборы не столько по причине чувствительности к качеству теплоносителя сколько из-за того, что, по словам специалистов данный тип приборов слабо защищен от внешнего воздействия на него посторонними лицами с целью занизить показания.

Электромагнитные счетчики. Данный тип счетчика работают по принципу возникновения электрического тока при прохождении теплоносителя через магнитное поле. Эти приборы довольно стабильны и достаточно успешно используются. Неточность измерений может возникнуть если в теплоносители могут появится примеси или во время установке некачественно соединены провода.

Вихревые тепломеры. Данный вид оборудования работает по принципу оценки вихрей, которые образуются за препятствием, которое располагается на пути теплоносителя. Монтируется как на горизонтальных, так и на вертикальных трубопроводах. Эти счетчики очень чувствительны к наличию воздуха в системе, а также требовательны к качеству примесей в теплоносителе и качеству сварочных работ.

Для их правильной работы нужно установить магнитно-сетчатый фильтр. Отложения внутри трубопровода не мешают правильной работе прибора. Большие требования данный прибор предъявляет размерам прямых участков трубопровода до и после расходомера.

Ультразвуковые тепломеры практически не обладают недостатками. Они не требовательны к качеству теплоносителя, так как его расход определяется при помощи проходящего через рабочее сечение ультразвуком. Разность температур вычисляется при помощи датчиков установленных на подаче и обратке. Единственный минус — данный прибор дороже механического как минимум на 15%, зато управляющие компании рекомендуют данные приборы для установки. И это логично, так как в работу данного устройства невозможно вмешаться.

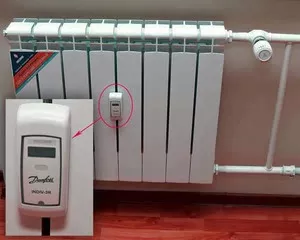

Тепломеры, монтируемые на батарею, измеряют температуру на ее поверхности и температуру воздуха внутри помещения. После чего вычислитель выдает данные о потребленном тепле, основываясь на паспортных данных о мощности радиатора, которые вводятся вручную.

Данный тип прибора вряд ли примет на эксплуатацию компания, поставляющая теплоэнергию, но при наличии общедомового тепломера, данный прибор поможет более точно рассчитать потребленное тепло в каждой квартире, но при этом нужно учитывать, что данные приборы должны быть установлены в каждом помещении.

Как и любой прибор учета и измерения теплосчетчик должен иметь паспорт и сертификат. Документы должны обязательно указывать данные о первичной поверке, которая была проведена производителем. Данная информация также должна быть указана и на корпусе прибора в виде специального клейма либо наклейки. Во время эксплуатации данные приборы должны в обязательном порядке проходить периодическую поверку. Ее сроки зависят от типа прибора. В среднем поверка производится раз в четыре года.

Виды счётчиков отопления для отдельных помещений и всего дома

Основным мотиватором для экономии любых энергоносителей, а также понижения финансовых расходов является установка счетчика индивидуального типа. При таких условиях каждый жилец многоквартирного дома может контролировать потребление теплоресурсов в своей квартире или даже в отдельно взятой комнате. В случае с общедомовыми приборами или расчётах по общим нормативам мало кто ставит перед собой задачу экономии – если жарко, то проще открыть окно, а если холодно – пожаловаться в ЖКХ. Кроме того, некоторые жильцы спускают горячую воду с радиаторов, чтобы использовать её для мытья полов или автомобиля, но платить за это приходиться коллективно.

Механические модели

Тепловычислитель механического типа SANEXT в модификации MONO

Механический вычислитель потребления тепла, это самая простая модель таких приборов, где показания основываются на движении теплоносителя путём приведения в действие турбины, винта или крыльчатки, устанавливается либо на подаче воды, либо на «обратке». Самым главным преимуществом такого прибора является его низкая стоимость по сравнению с другими вариантами, она варьируется между 6000 и 10000 рублей. К отрицательным характеристикам таких моделей можно отнести следующие показатели:

  1. если вода имеет повышенную жёсткость, загрязнена ржавчиной или чем-либо другим, то вращающиеся детали очень быстро выходят из строя, как износившиеся;
  2. в случае резкого перепада давления в общем отопительном контуре его показания будут неверными (в одну или в другую сторону);
  3. эксплуатационный ресурс ограничивается сроком от 2-х до 4-х лет.

Электромагнитные модели

Вычислительный прибор электромагнитного типа

Сегодня приборы электромагнитного типа отвоёвывают приоритет у механических моделей, как на строительном рынке, так и в запросах потребителя. Их деятельность основана на принципе электромагнитной индукции – движение теплоносителя генерирует электрический ток.

Положительные качества:

  1. точность на выдаче показателей;
  2. при генерировании электрического тока он не контактирует с водой, что делает прибор безопасным;
  3. относительно демократичная стоимость (порядка 17000 рублей).

Негативные качества:

  1. могут возникнуть технические сложности в подключении, если не знать, как это делается;
  2. при пониженном качестве теплоносителя (ржавчина или масло, попавшие в воду) могут быть сбои в показаниях.

Вихревые модели

Вычислительный прибор вихревого типа

Вихревые счетчики на отопление рассчитывают теплоэнергию, опираясь на количество турбулентных завихрений, которые возникают при прохождении воды через препятствия. Стоимость таких вычислителей достаточно демократична – в среднем они обходятся в 15000 рублей.

Положительные качества:

  1. точность на выдаче показателей;
  2. возможность монтажа, как на горизонтальные, так и на вертикальные трубы;
  3. нейтральность к шламу на стенках и воде повышенной жёсткости.

Негативные качества:

  1. в случае образования воздушных пробок и даже наличия пузырьков воздуха, а также ржавчины точность показаний может ухудшиться;
  2. показатели могут среагировать на резкие перепады температуры теплоносителя, например, проведение сварочных работ на металлическом контуре;
  3. монтаж прибора возможен исключительно на прямом участке трубы.

Ультразвуковые модели

Ультразвуковой измерительный прибор Sensostar 2U

Ультразвуковые учётные приборы считаются самыми надёжными и качественными, их эксплуатационный ресурс практически не ограничен. Учет теплоносителя осуществляется при помощи временного отрезка, который нужен для прохождения от источника до приёмника сквозь поток воды. Сигнал задерживается от движения жидкости в контуре, и время этой задержки определяет показания.

Негативные качества:

  1. если теплоноситель чем-либо загрязнён или там присутствуют пузырьки воздуха, то время прохождения сигнала меняется, искажая показания счётчика;
  2. такие приборы могут быть дорогими – их стоимость варьируется от 15000 до 48000 рублей.

Рекомендация по эксплуатации для всех счётчиков. Чтобы максимально увеличить эксплуатационный ресурс учётного прибора любого типа, перед ним следует врезать магнитно-сетчатый фильтр для очистки воды. Фильтр монтируют со стороны подачи.

Видео: Благодаря индивидуальным приборам учёта за тепло в Пензе платят в 2 раза меньше

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:

Ду 50 ВИС.ТС

Разработка проекта УУТЭ с согласованием

45 000

в составе комплекса работ

Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки

160 000

Строительно монтажные работы

88 000

Сдача и оформление актов ввода в эксплуатацию

27 000

ИТОГО:

320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

  • Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
  • Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
  • Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
  • Правила устройства электроустановок;
  • Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
  • «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
  • Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
  • «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
  • СП 41-101-95 «Проектирование тепловых пунктов»;
  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
  • СП 124.13330.2012 «Тепловые сети»;
  • СНиП 3.05.06-85 «Электротехнические устройства»;
  • СНиП 3.05.07-85 «Системы автоматизации»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
  • ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
  • ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
  • ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
  • ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
  • ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;
