Типичные проблемы с вентиляцией
Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.
Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.
Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества
Неправильный воздухообмен в доме – проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.
Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.
Вентиляционные приточные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.
Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.
Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки
На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи.
В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.
По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.
Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)
Какие типы вытяжки для ванной существуют?
В Интернете можно найти фото самых разных вытяжек для ванной комнаты. Все они имеют свои особенности. Вентиляцию разделяют на радиальную и канальную, а также на осевую и центробежную.
В осевых приборах имеется кольцо, находящееся на оси двигателя, и размещенные на нем лопасти. Такую вытяжку обычно устанавливают в отверстие шахты. Минус устройства – они достаточно шумные.
Помимо этого существуют и вытяжки с датчиков влажности. Управление ими может быть как автоматическим, так и ручным. Последнее поможет сэкономить, но при этом, прибор не сможет осуществлять контроль над влажностью в комнате и менять интенсивность своей работы.
Плюсы такой вытяжки:
- удобная конструкция. Прибор можно повесить на стену или над потолком в шахту;
- все детали, которые взаимодействуют с электричеством, надежно защищены, а само устройство изготовлено из водостойких материалов;
- работа вытяжки автоматизирована, что помогает значительно сократить расходы на электроэнергию.
Часто в ванную комнату из вентиляционной шахты попадают пыли и неприятные запахи. Чтобы этого не допустить, используются вытяжки с обратным клапаном.
Многие полагают, что бесшумная вытяжка работает не так эффективно. Однако это мнение ошибочно. Уровень шума зависит от того, из каких материалов сделано устройство, а также от шумоизоляции.
Естественная вентиляция
В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:
- постоянная работа;
- отсутствие расхода электроэнергии и затрат на оборудование;
- надежность, долговечность;
- простота эксплуатации.
Но у нее есть два ключевых недостатка:
- невысокая производительность;
- зависимость от условий погоды.
Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.
На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.
Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.
Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.
Естественная вентиляция
При строительстве каналы вентиляции конструируются из кирпича или для их изготовления используются готовые пластиковые трубки, закрывающиеся декоративными защитными решетками.
Есть еще один способ. Установка на пластиковые окна особой насадки с приточным клапаном, что обеспечит дополнительный отток.
Некоторые полезные советы, если вы решили сделать естественную вентиляцию в ванной:
- Объедините вместе каналы, ведущие из разных комнат, если они находятся на одном уровне этажности.
- Каналы из различных комнат допускается соединить вместе в чердачном помещении. Но только если они располагаются в одной стороне дома.
- Учитывайте тот факт, что естественная вентиляция имеет маленький напор. Поэтому внутреннюю поверхность воздуховодов нужно сделать гладкой. Следует избегать лишних изгибов и поворотов (радиус не менее 10 см).
Необходимость в эффективной системе вентиляции
Хорошая система вентиляции должна работать эффективно и без помех
По этой причине при проектировании и монтаже системы необходимо проявлять особую осторожность. Важным условием, которое должно быть выполнено, является то, что количество поступающего свежего воздуха должно быть равно количеству отработанной массы воздуха
Если скорость притока будет выше, дом будет более душным и циркуляция воздуха ухудшится. Если скорость воздушного потока выше, то в помещении очень быстро теряется тепло. Только правильная вентиляция в частном доме может обеспечить комфортные условия проживания. Поэтому, прежде чем его проектировать, необходимо знать основную теоретическую информацию, а также стандарты и требования.
Виды вентиляторов для закрытых помещений
Существует 2 типа оборудования, используемого в ванных, туалетах и совмещенных санузлах. Это осевые и радиальные вытяжные приборы. Последние еще называют центробежными.
Осевые устройства представляют собой вал, на который насажена классическая крыльчатка. Ее лопасти изготовлены под углом. При вращении вала происходит втягивание воздушного потока. Такой вентилятор используется, если создаваемого с его помощью напора достаточно для обеспечения нормального воздухообмена.
Покупка бытового осевого вентилятора – рациональное решение для владельцев квартир и частных домов. Оно позволяет создать в помещении комфортную обстановку, вложив минимум средств
У радиальных приборов поток воздуха втягивается в центр, после чего он оказывается в кожухе с лопастями. За счет их расположения в центральной части наблюдается разрежение, а центробежная сила отталкивает воздушные массы к краям корпуса, выводящиеся через отводной патрубок в вентканал.
Наиболее востребованы накладные модели — они работают намного эффективней и тише, способны эвакуировать объемы, которые не под силу осевым. По степени укомплектованности вентиляторы центробежного принципа функционирования подразделяются на базовые и с дополнительными опциями. Вторые могут работать в автоматическом режиме.
Автоматические центробежные изделия оборудованы дополнительно таймером и датчиками. Они позволяют владельцу помещения контролировать работу оборудования
К чему приводит плохо работающая вентиляция в квартире
Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.
Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.
Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:
- Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
- Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
- Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.
Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.
Естественная вентиляция
Естественный воздухообмен возможен за счет разницы плотности и температуры воздуха внутри помещения и снаружи дома. Сила тяги находится под влиянием:
- сечения каналов;
- наличия поворотов;
- направления и силы ветра;
- теплоизоляции системы и пр.
Такой тип вентиляции представляет собой специально устроенные вертикальные каналы. Система получила распространение благодаря относительно невысокой цене и простоте конструкции. Отсутствие сложных элементов и механических частей обуславливают надежность естественной вентиляции.
Сравнение работы систем вентиляции в доме
Обслуживание системы сводится лишь к периодическим осмотрам возможность уменьшить потери тепла. Свежий уличный воздух быстрее прогреется. Поток в системе естественной вентиляции не регулируется. Это может ухудшать микроклимат. Эксплуатация практически бесшумна.
Естественная вытяжка имеет и ряд недостатков. Например, зависимость от погоды. В летнюю жару, когда температура воздуха на улице может быть выше, чем в доме, такая вентиляция не справляется со своей прямой задачей. А зимой отмечаются значительные потери тепла. Также в помещение могут проникнуть насекомые или уличная пыль.
Подбирая диаметр вентиляционных каналов, необходимо учитывать величину воздухообмена. Для туалета достаточным считается 30 куб.м./ч, для ванной комнаты 50 куб.м. в час.
Выбор вентилятора для организации системы вентиляции
Специфика помещения побудила конструкторов создавать приборы, адаптированные под высокую влажность воздуха.
Вентилятор работает от электричества, а значит, его корпус должен быть полностью герметичным, а конструкция надёжно защищена от повреждения влажным паром.
Международная Электротехническая комиссия разработала стандарты надёжности для электронных механизмов.
Он обозначается буквами IP и двумя цифрами. Величина первой показывает уровень защищённости от проникновения посторонних частиц и предметов (от 0 – не защищённый прибор, до 6 – не проникнет даже пыль), а второй – влагозащищённость. Последний показатель имеет 8 позиций. Оборудование для ванн должно иметь показатель от 4 и выше (не нужно стремиться найти устройство с показателем 7 или 8 – такие аппараты рассчитаны на работу под водой).
С вентиляционным устройством должен идти сертификат, в котором указывается уровень безопасности. Рекомендуется брать прибор с IP-34 и больше.
Мощность и производительность
Эти показатели взаимосвязаны: чем выше мощность, тем больше производительность. Также в сопроводительных документах может быть указано, на какую длину воздуховода рассчитан прибор.
Какая производительность нужна, можно узнать, умножив объём санузла на число от 5 до 10.
Где 5 – это минимальное значение, которое можно использовать, если в квартире проживает один человек. 10 – ванна используется часто, поскольку в доме живёт большая семья.
Если вентилятор по максимуму снабжён различными дополнительными функциями, его мощность должна превышать расчётную на 5-10%.
Обычно вентиляторы – экономичные приборы, расходующие всего 7 – 20 Вт.
Если установить прибор с большим запасом мощности, это поспособствует тому, что в помещении будет ощущаться сквозняк, оно не будет успевать прогреваться, да и звук работы у этих агрегатов громче.
Уровень шума
Конечно, лопасти вентилятора создают некоторый звук при работе, но он не такой заметный, как например, у кухонной вытяжки. 30 Дб и ниже – вполне приемлемый показатель для этих устройств (ухо человека воспринимает звук выше 35 Дб, как навязчивый).
Таймер
Обычно вентиляционные устройства для санузлов управляются механически (пришёл – включил, ушёл – выключил), либо работают в непрерывном пониженном режиме.
Наличие таймера делает вентилятор полуавтоматическим.
Он продолжает функционировать некоторое время после того, как владелец покинул помещение, после чего отключается сам.
Гигростат
Вытяжка для ванной комнаты с датчиком влажности – очень удобный вариант. Гигрометр или датчик влажности – самый предпочтительный способ управления. Человек выставляет порог влажности (обычно от 40 до 100%). Когда этот порог в помещении достигается, вентилятор включится автоматически. Наличие одновременно и гигростата и таймера встречается часто, но на практике, если есть датчик влажности, ему отдаётся предпочтение и таймер просто не пригождается.
Диаметр
Необходимо снять замеры с вентиляционного отверстия в санузле, или диаметр воздуховода, если сооружается вентиляция в частном доме. Посадочный размер обычно бывает 100 – 130 мм. Отверстие в стене, конечно, можно расширить при помощи перфоратора, но зачем этим заниматься, лучше подобрать прибор в размер.
Реверс
Реверсивное устройство периодически меняет направление потока: то высасывая воздух, то подавая его извне.
Такой агрегат разрабатывался, как недорогой способ организовать приточно-вытяжную вентиляцию.
Делать её можно только при одном условии – если выход устройства осуществляется на свежий уличный воздух, а не в шахту многоэтажки!
Однако ни для туалетов, ни для ванн порекомендовать реверсивную вытяжку нельзя. В жилые комнаты будет проникать мокрый или насыщенный не самыми приятными запахами, воздух.
Обратный клапан
Особенно важно его наличие для городских санузлов, подключенных к общему вентканалу. Это небольшое устройство не позволит проникать в дом выхлопам из других квартир
Внешний вид
Многие производители, такие как Elicent и Electrolux, выпускают вентиляторы со сменной внешней панелью. Они бывают самых разных оттенков, а значит, прибор можно вписать интерьер так, чтобы он не бросался в глаза.
Приобрести модель со съёмной панелью нужно не только из дизайнерских соображений, но ещё и потому, что её гораздо проще мыть!
Какая схема лучше для коттеджа?
Для определения того, что и как лучше всего организовать вентиляцию в частном доме, необходимо учитывать множество факторов, в том числе и эффективность работы всех инженерных сетей и отопительного оборудования в здании.
При выборе правильного типа системы вентиляции обратите внимание на:
- климатические характеристики местности;
- наличие источников неприятных и опасных загрязнителей воздуха вблизи дома;
- назначение отдельных помещений;
- индивидуальные архитектурные особенности здания;
- наличие газовых печей или котлов, а также каминов или дровяных/угольных печей;
- количество постоянных жителей в коттедже и др.
Для самостоятельного проектирования и монтажа рекомендуется только естественная вентиляция. Для расчетов используются упрощенные методы со средними значениями. Это легко понять.
Для жилых помещений воздухообмен определяется на уровне 30 м3/ч, для ванных и туалетов – в диапазоне 25-30 м3/ч, а для кухонь – 70-100 м3/ч. На основании этих данных и кубатуры помещений следует только рассчитать ширину вентиляционных каналов, а затем развернуть их в здании.
Лучше всего это делать на этапе проектирования дома. Часто лучшим решением является воздухоотводчик в центре здания, выход которого находится выше конька крыши.
Правильный расчет механической вентиляции требует специальных знаний. Ошибки в расчетах могут привести к постоянному выходу из строя вентиляционного оборудования и слишком дорогим установкам.
Если дом построен в двух- или трехэтажной планировке и для него выбрана система принудительного воздухообмена, то лучше доверить его проектирование профессионалу. Установка может быть выполнена вручную.
Однако, если у вас нет опыта в таких вопросах и вы не хотите в будущем сталкиваться с проблемами, то следует также доверить установку всего вентиляционного оборудования специалисту.
По сравнению с механической вентиляцией, естественная вентиляция дешевле, менее шумная и не зависит от наличия электричества. Однако ее сложнее регулировать. Кроме того, конструкция сильно зависит от внешних погодных факторов.
Но отсутствие электрических вентиляторов означает отсутствие проблем с поломками и техническим обслуживанием.
Принудительная система вентиляции в частном доме в комбинированном или только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако это позволяет сэкономить на отоплении и более точно контролировать микроклимат в доме.
Типы и функции вентиляции для ванных комнат
Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.
Естественная вытяжка. Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами. Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

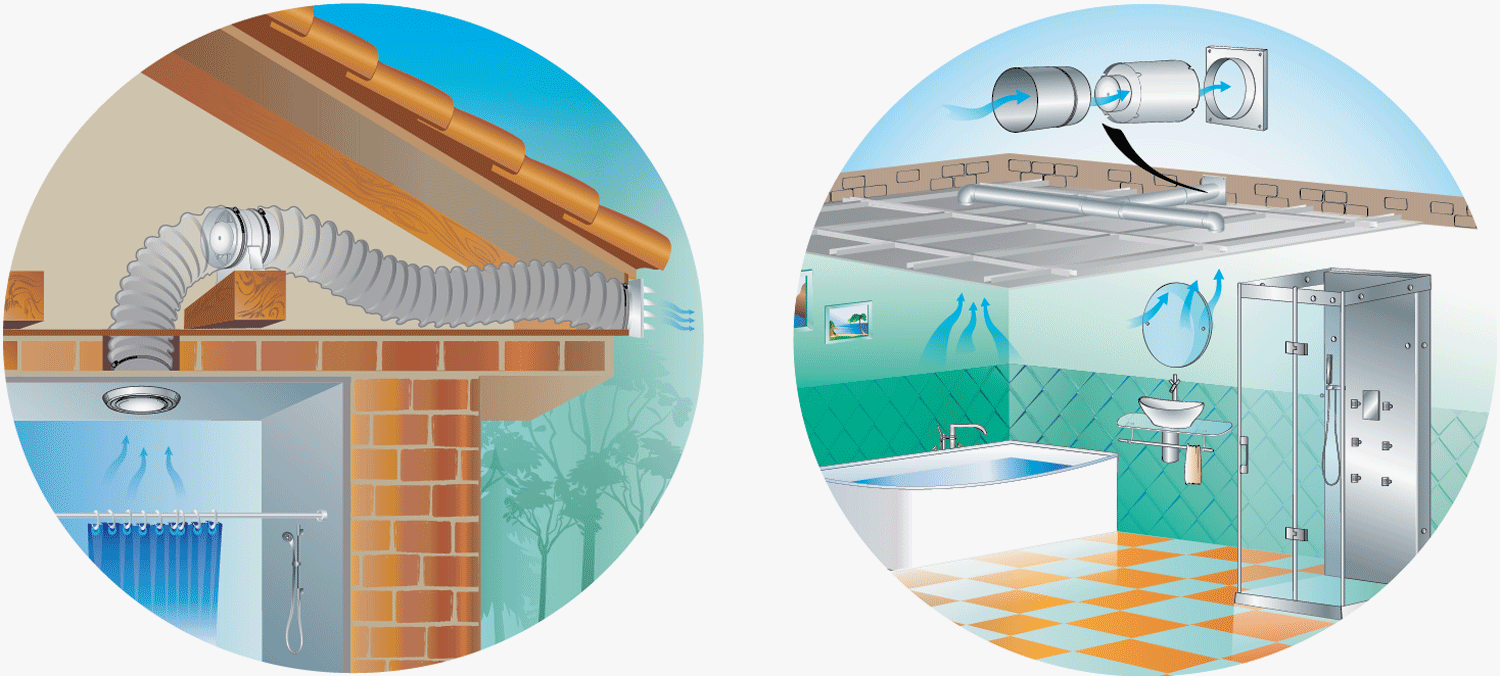

Принцип обустройства естественной вытяжной вентиляции в санузлах
Очень часто, особенно в многоквартирных домах старых построек, вентиляционные каналы бывают засорены или забиты вследствие разрушения вентиляционных оголовков на крыше зданий. В таком случае естественная вытяжка в ванных комнатах не работает.
Механическая вытяжка. Система такой вытяжки функционирует за счет работы вентиляторов, принудительно удаляющих загрязненный поток воздуха в отводящие вентканалы. Установку такой вентиляции можно сделать в любой момент, в то время, как каналы естественной вентиляции закладываются на этапе строительных работ.
Вентилятор обеспечит принудительный отвод использованного воздуха из ванной комнаты
Принудительные вытяжки в ванной комнате и туалете устанавливаются в следующих случаях:
- отсутствие или слабое функционирование естественного воздухообмена;
- перепланировка ванной комнаты или совмещение ее с туалетом, когда часть вентканалов убирается;
- установка электрооборудования, способствующего увеличению образования пара, объем которого полностью не выводится естественной вытяжкой;
- ванная комната имеет маленькие размеры — вытяжка в ванной комнате не успевает отвести количество пара, образующееся при принятии ванны или душа.
Декоративные решётки для вытяжки в ванной можно выбрать под любой интерьер
Как сделать вентиляцию ванной в частном доме?
Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.
К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.
Порядок монтажных работ
Схема монтажа вентканала
- При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
- Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
- Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
- Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
- Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
- Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
- Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
- Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
- Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
- Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
- После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.
Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.
Движению воздушных масс ничто не должно препятствовать
- Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
- Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
- В удобном месте устанавливается выключатель для пуска оборудования в работу.
- Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.
Разновидности вентиляции санузлов
Вентиляция в ванной комнате и туалете может быть организована разными способами. Выбор способа зависит от того, насколько большая площадь у этой комнаты. К тому же, очень часто в частных домах при современном планировании и конструировании предусматривают здесь окно. Это значительно облегчает процесс обустройства системы вентилирования.
Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза.
Естественная
Естественный вариант, не требующий монтажа дополнительных устройств. Суть его работы заключается на природных физических процессах, когда воздух из области с высоким давлением перемещается в область, где этот показатель находится на более низких отметках. Также, теплый воздух, с точки зрения физики, всегда будут замещен холодным. Чаще всего, в жилых квартирах такая система вентканалов представляет собой единую сеть, обеспечивающую приток чистого воздуха снаружи. Но, нет никакой гарантии, что именно количество масс будет соответствовать требованиям СНиПов.
Около века назад естественная вентиляция считалась наиболее эффективным способом.
Принудительная
Принудительный способ улучшает циркуляцию, а точнее интенсивность. Этот способ используют те же вентканалы, но только с выставлением на них дополнительных устройств в виде вентилятора.
Чтобы полноценно проветрить помещение, выбирают вариант с принуждением.
О вентиляторах
Задумав монтировать в помещении или доме принудительную систему вентиляции, многие не представляют, какой вентилятор для вытяжки в ванной подойдет. В основном, мастера рекомендуют выбирать модели, чья мощность позволяет производить воздухообмен в размере 60-250 3/час. Однако выбирать подходящую модель следует из размеров помещения, в которое его планируется установить. Рассчитать требуемый объем воздухообмен позволит следующая формула: M=V*(5..10).
В этой формуле буквой V обозначен объем помещения, а цифрами в скобках – коэффициент частоты посещения помещения. Разумеется, под буквой M понимается необходимый объем воздухообмена.
Многие подозрительно относятся к таким приборам, поскольку они работают от электричества. Однако не стоит по этому поводу переживать, так как вентиляторы имеют наивысший класс защиты, маркируется который символами IP и значением. Чем выше значение, тем лучше защита. В помещениях, где влажность наиболее высокая, рекомендуется подбирать модели, чье цифровое значение равно или превышает отметку в 34.
