Устройство розетки. основные виды и типы розеток

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

Устройство розетки.

Розетка состоит из таких основных частей:

1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.

Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.

Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.

2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.

3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.

4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.

5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.

6. Винт для крепления верхней части розетки.

7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.

Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.

А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.

Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.

8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.

Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.

А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.

9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.

Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.

10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.

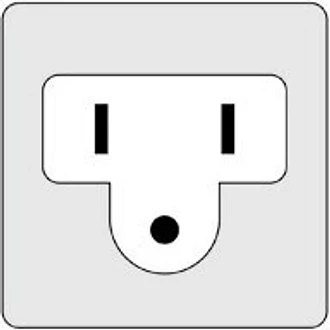

• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Виды розеток по типу разъемов

Существует по меньшей мере 12 типов разъемов розеток, которыми пользуются в разных странах. Данная классификация была предложена правительством США, и ее одобрили в большинстве других стран.

Тип А. Изначально стандарт данной розетки был принят в США, а затем его подхватили еще 38 стран. У него два плоских прямоугольных контакта, расположенных параллельно. Здесь нет заземляющего проводника. Такие розетки можно до сих пор видеть в старых зданиях, так как они совместимы с вилками современного электрооборудования. Однако в продаже они практически не появляются.

Тип В. Это усовершенствованный тип А, в который добавлен заземляющий контакт. Если вы купили бытовую технику из США, то, наверняка, у нее будет вилка, подходящая к такой розетке. Кроме США такой тип использует также Мексика, Венесуэла, Канада, Колумбия и другие страны.

Тип С. Это наиболее знакомый нам тип еще со времен СССР. Он представляет собой два круглых контакта, расположенных параллельно, без наличия заземления. Используется подобный тип розеток в большинстве стран Европы и Ближнего Востока. Хотя с появлением моделей типа F постепенно начинает отмирать.

Тип D. Устаревший тип розеток, введенный в свое время британцами в странах, бывших колониях Англии. Такие розетки очень редко можно встретить в старых английских домах, а также на территории Индии.

Тип Е. Современный стандарт, принятый во Франции. Он отличается от типа С наличием заземления, расположенного над контактами. Такие розетки широко распространены на территории Франции, Бельгии, Польши, Чехии и Словакии. Иногда их можно встретить и на территории современной России.

Тип F. Это самый распространенный в нашей стране евростандарт розеток с двумя токопроводящими контактами и двумя заземляющими контактами, расположенными снизу и сверху. Такие розетки впервые появились в Германии и стали называться «Shuko» («защитный контакт»). Размер токоведущих контактов в устройстве здесь немного больше, чем в моделях типа С, поэтому некоторые старые советские тонкие вилки могут неплотно вставляться в розетку.

Тип G. Этот стандарт введен англичанами и предполагает использование вилок с наличием предохранителя внутри них. Можно также использовать евровилки через переходник, однако в переходнике обязательно должен быть предохранитель (заземляющий контакт). Наибольшее распространение этот тип розеток получил на территории Ирландии.

Тип Н. Исключительно израильский вариант розеток, у которого три контакта образуют букву «Y». До 1989 года использовались изделия с плоскими контактами (как на рисунке), а сейчас в основном с круглыми. К сожалению, к вилкам под такие розетки, нет переходников (хотя в Китае уже, наверное, в разработке) под другие типы розеток, поэтому покупка израильской бытовой техники и использование ее у нас в стране – проблематичное занятие.

Тип I. Это австралийский стандарт, используемый также в Новой Зеландии, островах Фиджи и Папуа-Новой Гвинее. Два токоведущих контакта располагаются под углом, а внизу контакт заземления. Если вдруг поедете в кругосветное путешествие, и вас занесет в эти страны, то обязательно обзаведитесь переходником.

Тип J. Стандарт, принятый Швейцарией. Он чем-то схож с типом С, только заземляющий контакт расположен между токоведущими и немного опущен вниз. Евровилки с ним можно использовать без каких-либо переходников.

Тип K. Датский тип розеток. Отличие от французского стандарта лишь в месте расположения заземляющего контакта, который установлен непосредственно в вилке прибора.

Тип L. Стандарт, который распространен в Италии. Он совместим с евровилками типа С, поэтому современные электроприборы можно смело подключать к итальянским розеткам. Средний контакт является заземляющим.

Виды силовых розеток

Обычная стандартная розетка рассчитана на силу тока на 16 Ампер, напряжение 220 Вольт и мощность около 3 500 Ватт(3,5 Квт). Именно этот вид розеток используется чаще всего

При выборе тех или иных розеток важно, чтобы они отвечали тем задачам, которые ставятся перед ними. Давайте разберем основные критерии выбора розеток.

Наличие заземления

какие розетки выбрать — с заземлением или бездороже

Способ монтажа

В зависимости от данного факторы все розетки делятся на скрытые и наружные. Скрытые розетки устанавливаются в подрозетники. При этом, розетки наружного монтажа монтируются сразу на стену. Такой вариант часто применяется в загородных домах, либо в случае, если монтаж срытого типа невозможен.

Наличие крышки

Следующим критерием выбора является наличие защитной крышки. Крышка розетки призвана защитить контакты от грязи, пыли, влаги и сторонних предметов. В основном, используются розетки без крышки.

Степень защиты IP

Данный показатель означает, насколько хорошо защищена розетка от попадания сторонних предметов. Причем первая цифра означает степень защиты от пыли, а вторая цифра — степень защиты от влаги. У обычных розеток степень защиты составляет IP20. У розеток со шторками и с крышкой — IP21-32. У влагозащищенных внутренних розеток степень IP составляет 44. У уличных розеток степень защиты должна быть не менее IP55.

Наличие защитных шторок

Защитные шторки розетки физически закрывают сами отверстия. Отверстия открываются только в случае, если идет одновременное давление на обе шторки. Если же ВЫ будете пытаться вставить ручку или карандаш в одно из отверстий — ничего не выйдет. Такой вариант часто применяется в пыльных помещениях, либо в местах, где возможен контакт с маленькими детьми.

Способ монтажа кабеля

В зависимости от данного критерия выделяют розетки с винтовыми зажимами и автоматическими клеммами. В случае винтовых зажимов кабель фиксируется обычными винтами с помощью отвертки. Винтовые зажимы представляют собой «крабы», которые захватывают кабель. Как показывает опыт, автоматические зажимы являются более простыми в монтаже и более надежными.

Количество входов

Большая часть силовых розеток представлена в одиночном исполнении. При этом у большинства производителей можно встретить двойные розетки. Такая модификация позволяет установить в один подрозетник розетку с двумя входами. Двойные розетки будут удобны в случае, если появилась необходимость в подключении двух устройств, место под вторую розетку скрытого монтажа не запланировано.

Типы розеток, рекомендуемые для применения в доме или квартире

Для домашнего использования электророзетки можно разделить на 2 вида – обычные и специальные. Обычные используются для любых приборов с небольшой мощностью. Обычные приборы можно выбирать из любых брендов, любой марки и разновидности. Они работают в домашних условиях без повышенных нагрузок, сильных перепадов температур и влаги. К специальным устройствам относятся розетки для электроплиты, стиральной машины, посудомоечной машины.

Точки питания для использования в новых домах должны быть с заземлением.

Дополнительно выбираются «телефонные» и «компьютерные» розетки. Они выбираются в зависимости от категории кабеля (витой пары) и определяют скорость передачи данных.

Особое внимание стоит уделить выбору оборудования в ванную комнату. Они должны соответствовать микроклимату помещения – быть влагозащищенными и стойкими к высоким температурам

Уровень защиты таких приборов должен быть не ниже IP44, чем выше – тем лучше.

Фирмы, розетки которых подойдут для домашнего использования: ABB, Legrand, Schneider Electric. Они зарекомендовали себя как качественные и надежные устройства, к тому же в линейке можно выбрать модели, подходящие под дизайн квартиры.

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки

В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку

Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Как выбрать розетку

При выборе розетки учитывается ряд параметров: тип проводки, материал изготовления, безопасность, а также наличие признаков, характеризующих качественное оборудование.

Тип проводки

Если имеющаяся проводка скрыта за каркасом или утоплена в поверхность стены, то предпочтительны встроенные модели розеток.

Они устанавливаются в специальные коробки, вмонтированные в поверхность; после сбора на виду остается лишь декоративная рамка небольшой толщины.

Открытая проводка подразумевает установку наружного типа электрооборудования. К поверхности без утапливания крепится декоративный корпус, содержащий арматуру. Чаще этот вид выпирает над поверхностью на 2–4 см.

Базовые параметры

Проверьте наличие заземляющих контактов на устройстве для подключения к трехпроводным электросетям.
Устройство с подвижным пружинным элементом для зажима вилки наиболее долговечно по сравнению с латунными аналогами.
Обращайте внимание на внешний вид и аккуратность контактов, даже если доступен только один — заземляющий.
На задней стороне устройства или между отверстиями для вилки расположена маркировка допустимой нагрузки.
Способ подключения проводов бывает винтовым или самозажимным. Если не хватает навыков или требуется быстрый монтаж, предпочтительнее второй вариант.

Материал розеток

Речь о базовом материале изготовления. Декоративные функции и покрытия не рассматриваются, так как предпочтения индивидуальны.

• При выборе проверьте запах, исходящий от устройства. Варианты из дешевого пластика имеют наиболее едкий аромат, выделения вредны для человека.
• Керамические модели рассчитаны на больший ток, выдерживают нагрузку 25 А.
• Если материал изготовления слишком мягок, со временем он деформируется.

Наличие инструкции по сборке и внятное описание химического состава также говорит в пользу изделия.

Безопасность

• Устройства с защитой от случайного поражения током комплектуются шторками, предотвращающими непреднамеренный контакт, ставятся в детских. Шторки открываются при введении с небольшим усилием контактов вилки.
• Модели с защитными крышками применяют в помещениях с повышенной влажностью.

Для деревянных и пожароопасных помещений степень защиты устройства должна быть не ниже IP44. Как правило, этот параметр подбирается равным 54. Чем выше цифра, тем лучше.

• ПУЭ предъявляет требование отделения электрооборудования от горючих материалов негорючими прокладками.
• Если предстоит монтаж на деревянную поверхность, задняя часть корпуса должна быть выполнена из тугоплавких пластмасс, металла или керамики. Легкоплавкие модели недопустимы, потому что искрение может спровоцировать пожар.

Деревянные помещения по умолчанию относятся к категории пожароопасных. В них принято устанавливать открытый тип электропроводки для быстрой локализации возгорания, поэтому сюда подходят только модели наружного типа с заземлением.

Разновидности выпускаемых моделей

Помимо основной классификации, они бывают стандартными и необычными, с дополнительным функционалом и идеально вписывающиеся в экосистему умного дома, CSN и британского стандарта. Рассмотрим часто встречающиеся вариации:

Цветные. Предназначены для украшения или дополнения существующего дизайна в комнате. Так, для деревянного загородного дома подходит аксессуар «под дерево». В продаже можно встретить изделия всех расцветок и с красивыми ободками. Ежегодно выпускаются разнообразные новинки. Вопрос, где купить, не стоит. Они продаются в любой специализированной торговой точке. Можно заказать и онлайн, в интернет – магазине.
Выполненные в стиле ретро. Прекрасно впишется в загородную деревянную усадьбу, оформленную под старину. При обустройстве квартиры также могут выступать в качестве ключевого декоративного элемента. Средняя цена товара превосходит обычные аналоги. Отзывы о них только положительные.
Со специальными защитными шторками. Это необходимо для семей, где воспитываются маленькие дети. Конструктивные особенности приспособления – отверстия открываются только после сильного надавливания вилки. В нетронутом виде дырочки не видны и не привлекают внимания шалунов.
С таймером. Аксессуар дает возможность в определенное время отключить электрический прибор от питания. Идеальный вариант для загородного дома и квартиры. Достаточно удобная опция. Встречается в электронном и механическом исполнении.
Wi-fi и GSM устройства. Современный тип приспособлений. Ими можно управлять на расстоянии. Неотъемлемая составляющая «умного дома». Можно включать и отключать электрооборудование, находясь вне дома. Также включить кондиционер за полчаса до приезда семьи в квартиру, чтобы знойным летом получить удовольствие от легкой прохлады.
Оснащенные специальным выталкивателем вилок. Если часто приходится пользоваться приспособлением, то лучше приобретать продукцию с данной функцией. Она оснащена специальной клавишей, при нажатии на которую вилка выскакивает и происходит обесточивание электрооборудования. Частый гость на кухне, где постоянно приходится пользоваться разнообразной бытовой техникой.
С подсветкой. Очень удобные модели. Крохотная горящая лампочка поможет сориентироваться в кромешной тьме.
Особого назначения. Есть помещения, в которых розетки находятся, «как на пороховой бочке». Постоянный пар, повышенная влажность и потоки воды могут привести к короткому замыканию или удару электрическим током

На что нужно обратить особое внимание, чтобы избежать негативных последствий? На тип корпуса. В продаже можно встретить маркировку IP-XX, где ХХ – цифры, указывающие на особенность розетки

Чем они выше, тем больше класс защиты. Если предстоит устанавливать приспособление в пыльной обстановке, то стоит выбирать продукцию с показателем не ниже 65. Для ванных комнат идеальным уровнем защиты будет IP

На рынке встречаются напольные и оконные конструкции. Первый вариант относится к выдвижному типу. Отличаются расширенным функционалом. Специалисты советуют покупать изделия, выполненные из сруба для установки в загородных домах. Подобное решение будет эффектно смотреться и в современных квартирах. Схему подключения устройства можно найти в интернете.

Устройство розетки

Устройство розетки включает в себя все необходимые детали для проведения электрического тока.

Элементы устройства любой розетки:

• контакты;
• основание (или колодка);
• защитный корпус.

Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты подсоединяются к силовому проводнику с помощью винтовых или клавишных зажимов, с другой — взаимодействуют с вилкой.

Технические характеристики контактов имеют большое значение. Розетки старого образца рассчитаны на номинальное напряжение в 220 — 230 В и силу тока 6,3 — 10 А. Эти величины намного меньше, чем в современных розетках, для которых допустимая сила тока равна 10 — 16 А.

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к розетке. Для розетки старого образца она составляет 1386 Вт (6,3 А x 220 В), для современной — 3520 Вт (16 А x 220 В). Таким образом, современные розетки чуть ли не в три раза превосходят старые образцы. Это связано с увеличением мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то при подсоединении к ним стиральной машины или кондиционера материал контакта может не выдержать.

Кроме того, у современных розеток больше расстояние между выходными контактами и больший диаметр штырьков вилки (4,8 мм вместо прежних 4 мм).

Сейчас в розетках устанавливают три провода — фазовый, нулевой и заземляющий, в старых образцах их было только два: фаза и нуль. Новые приборы оснащаются также специальными заземляющими проводниками. При подключении к старой розетке данная защита работать не будет, что абсолютно недопустимо с точки зрения безопасности. И дело не столько в конструкции розеток, сколько в питающей силовой сети, которая может иметь или не иметь систему заземления. Последний вариант часто встречается в домах старой постройки.

АЗИЯ

Особенности отечественных моделей

Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).

Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт). У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.

Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.

Электрическая розетка это

Розетка электрическая или штепсельная это с одной стороны, приспособление для передачи электропитания от электрической цепи к прибору (устройству). С другой стороны — разъём для подключения штепселя (Stöpsel — затычка) или «вилки» бытового прибора.

Применимо к бытовой электрической цепи название штепсельная розетка более уместно. Именно это название – штепсельная розетка, используется в нормативных документах, в частности ПУЭ.

• Штепсельная розетка это устройство для номинального тока до 16 А и напряжения до 250 В;
• Приспособления для номинального тока до 63 А и напряжения до 380 В правильно называть – штепсельное соединение (комплект «вилка–розетка»).

Установка

Не существует строгих правил для выбора места установки ТВ-розетки. Единственное, чем стоит руководствоваться – это собственным эстетическим чувством. Если хотите, чтобы дом не был похож на логово паука, выводите ТВ-розетку поближе к краю экрана.

Прокладка кабеля от розетки к антенне может быть скрытая в заранее подготовленной штрабе для слаботочных сетей или наружная. Первый вариант идеален для тех, что хочет забыть о существовании проводов в квартире. Но если ремонт уже проведен и коммуникации скрыты, розетки придется монтировать наружно, а кабели можно эстетично спрятать за плинтуса и кабель-каналы.

Для скрытого и наружного монтажа используются разные виды розеток. При выборе устройства, спрашивайте у продавца тип установки.
