Мощность автомата на электроплиту

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм 2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм 2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм 2 , в сети 380 В 2,5 мм 2 .

Соединение автомата и УЗО

Дифавтомат

Автоматический выключатель не в состоянии справиться с опасной угрозой, которая возникает в бытовых электросетях, а именно с дифференциальными токами. Возникновение пожара или поражение электричеством поможет предупредить дифавтомат. Дифференциальный автомат компактный, много места в щите не занимает. Для варочной панели его подбирают так, чтобы значение номинального тока было на пункт выше, чем для автомата . К примеру, для автомата – 32 А, а для дифавтомата – 40 А. Немаловажным показателем считается чувствительность срабатывания, наилучший показатель для варочной плиты – 30 мА.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

• Поле 1 — мощность 1800 Вт (фаза L1)
• Поле 2 — мощность 1800 Вт (фаза L1)
• Поле 3 — мощность 1400 Вт (фаза L2)
• Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность

3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

Через сетевой шнур, подключенный к выходу духовки. Его можно завести:

• на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
• на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
• на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).

Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).

Такой мини-щиток можно собрать недалеко от духового шкафа (можно без розетки)

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Разновидность автоматических выключателей

Для защиты однофазной электрической сети напряжением 220 V применяются, как однополюсные, так и двухполюсные автоматы. Как правило, однополюсные приборы служат для отключения одного фазного проводника, а двухполюсные – для отключения, как фазного, так и нулевого проводника. Однополюсные автоматы применяются для защиты цепей 220 V, связанных с внутренним освещением, а также с розетками при условии нормальных параметров эксплуатации.

Для защиты электрических цепей, напряжением 380 V применяются трехполюсные и четырехполюсные автоматические выключатели. Их устанавливают исключительно для защиты действующего электрооборудования, работающего от напряжения 380 V. Это могут быть духовки, варочные панели или электроплиты.

В помещениях, имеющих повышенную влажность, как правило, устанавливают 2-х полюсные выключатели. Их также желательно установить на мощные бытовые приборы, такие, как бойлеры, стиральные машины, электродуховки, посудомоечные машины и т.д.

В случае появления аварийной ситуации, на нулевой провод, а он, как правило соединен с корпусом электроприбора посредством различных радиоэлементов, может попасть фазное напряжение. Если на линию не установить 2-х полюсный автомат, то он отключит фазный провод, а на нулевом проводе останется фазное напряжение. Хотя такое возможно только в случае, когда аварийная ситуация создается до автомата, заставляя работать бытовой прибор в аварийном режиме. Поэтому выбор автоматических выключателей сводится еще и к тому, что на некоторые виды нагрузок устанавливаются однополюсные автоматы, а на некоторые – двухполюсные. При этом, необходимо учитывать схему электрической сети.

Пример разводки трехфазной сети

Если сеть трехфазная, что крайне редко встречается у бытовых потребителей, то применяются 3-х полюсные автоматы. Такой аппарат в обязательном порядке ставится на входе, а также на линиях питания 3-х фазных потребителей. Для защиты однофазных потребителей 3-х фазной сети применяются 2-х полюсные автоматы, для одновременного отключения, как фазного, так и нулевого провода.

Параметры автоматических выключателей не зависят от количества подключаемых проводов. Другими словами, к одному автомату можно подключить несколько проводов (линий). Главное, чтобы их суммарная нагрузка не превышала рабочий ток автомата.

Схемы подключения

Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.

Одна фаза

К однофазной сети осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода. Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:

• соединяем шиной винты № 1, 2, 3 с символом L;
• вторая шина соединит винты № 4 и 5, помеченные буквой N;
• оставшийся свободным винт с буквами PE используется для подключения заземления.

Провода распределять надо таким образом:

• черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
• синий или ноль — закрепляется на № 1 и 2;
• зеленый — заземление крепим к соответствующей клемме.

Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.

Двухфазное подключение

Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:

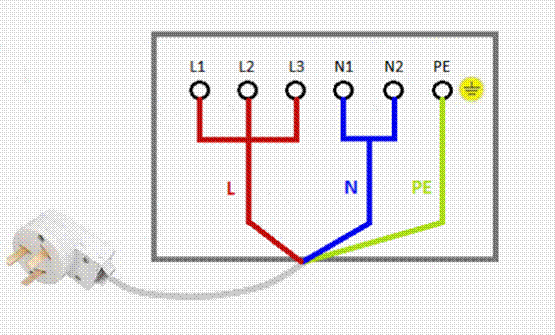

• желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
• красную жилу — к клемме L3, фаза C;
• синяя обмотка — к перемычке нулевых клемм №4 и 5;
• зеленый провод — это стандартное заземление.

Три фазы

Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.

Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:

• фаза A — провод желтого цвета подключается к контакту L1;
• B — контакт L2, жила с обмоткой зеленого цвета;
• C — L3, провод красного цвета;
• N — синий провод идет к шине нулевых контактов;
• заземляющий провод подводится к аналогичной клемме.

Совет! Прежде чем выбрать свой вариант подключения, проконсультируйтесь у специалиста, в дальнейшем это убережет вас от ошибок и позволит выполнить задуманное правильно и с хорошим качеством.

Перед тем, как включить печку, проверьте подключение всех конфорок электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и индукционная варочная поверхность. Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

Source: Tehnika.expert

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

Система заземления в распределительном щитеИсточник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

Как правильно сделать заземляющий контур на улицеИсточник build-experts.ru

Существует вариант и без заземления. Для этого жёлто-зелёный кабель не подключают к контакту на плите. Его просто отгибают в сторону и изолируют. В таком случае к плите надо быть очень внимательным. К примеру:

1. Установку плиты надо провести так, чтобы человек, который её эксплуатирует, не смог бы одновременно одной рукой схватиться за металлическую поверхность плиты или её элементы, а другой за какой-нибудь токопроводящий элемент. Например, за раковину, кран, смеситель и прочее.
2. Около электроплиты надо положить коврик, который бы стал промежуточной прослойкой между человеком и полом. Идеально – если этот коврик будет диэлектрическим.
3. В распределительном щите автомат для плиты лучше заменить дифавтоматом с номиналом в 30 А.

Видео описание

В видео показано, как подключить электроплиту самостоятельно к трёхфазной питающей сети:

https://youtube.com/watch?v=UKeI9AIXCGw

Нюансы подключения

Все, что было описано выше в плане подключения, это описание в общих чертах. Существует немало нюансов, которые могут стать причиной появления некоторых проблем. К примеру, проводка в доме была сделана алюминиевым проводом. Или та же сеть не предназначена для такого высокого потребления электроэнергии. Или автоматы в распределительном щите не предназначены для такой нагрузки.

Все эти мелочи решаемы. Но их придётся учитывать.

Видео описание

В видео показано, как заменить евровилку на вилку для электрической плиты:

Коротко о главном

Существует две схемы подключения электрической плиты: одно- или трёхфазное.

Электрическую плиту обязательно заземляют.

На питающий контур плиты обязательно устанавливается отдельный автомат и УЗО.

Соединение плиты можно проводить через розетку или клеммник. При этом розетка должна быть безопасного исполнения и выдерживать силу тока не меньше 32 А.

Если выбирать материал, то есть только один правильный ответ на вопрос, какой кабель нужен для подключения электроплиты – только медный сечением не менее 4 мм².

Шкаф из/в ГКЛ

duet27 опубликовал тему в Работа с гипсокартоном, 18 декабря, 2004 , тему

прихожая оч. маленькая — 1,2 в длину и 2,4 метра в ширину. требуется разместить шкаф. Планировал вдоль стены. Классическая глубина шкафа 60 см сожрет пол-прихожей, поэтому решено глубину сделать 40 см («плечики» вдоль, а не поперек размещать в шкафу придется). Приглядел как походящий вариант шкаф из галереи «фото от Григория», фото #19. Но покадровых рекомендаций по его изготовлению нет(((((( Я понял, что вначале делается каркас (левая стенка шкафа на фото), обшивается ГКЛ, а потом «начинка» по размерам внутрь. Так? А что за светлая полоска вверху и внизу шкафа? Это тоже обшитый ГКЛ профиль? Для чего ?

Какой автомат ставить на варочную панель

Согласно СП31-110-2003 для питания этого кухонного оборудования выделяют отдельную линию . Обязательно предусматривают защиту от токов утечки. Ниже указано, какие автоматы на варочную панель рекомендуется установить.

Таблица рекомендуемых параметров

При установке модели большой мощности, к примеру 6600 Ватт, сразу советуют использовать 3-жильный провод сечением от 6 мм 2 и автомат в 32 А. Если невозможно проложить провод нужного сечения, придется не допускать полную нагрузку на панель и контролировать включение конфорок .

Автоматический выключатель, ДИФ автомат или УЗО на варочную панель электроплиты — что ставить и как

Мало выбрать функциональную, удобную и красивую электроплиту. Ее еще нужно правильно подключить и обезопасить от возможного короткого замыкания, перегрузки или токов утечки Ведь современные плиты, предоставляя возможности для кулинарных экспериментов и помогая нам почувствовать себя Джейми Оливером и Аленом Дюкассом одновременно, стали довольно мощными приборами, сопоставимыми с промышленным оборудованием.

И требуют внимательного подхода к безопасному подключению и использованию. Мы расскажем, какими простыми и доступными методами нужно защитить варочную поверхность от возможных проблем с электричеством.

Для каких электроприборов обязательно ставить автомат и дифавтомат

По нормам ПУЭ автоматический выключатель должен обеспечивать защиту всех слабых и часто нагружаемых участков цепи. Единого утвержденного перечня подключаемых через защитные автоматы бытовых приборов нет, но как правило они ставятся:

• При подключении систем кабельного напольного обогрева, фасадного освещения, сигнализации, электрических отопительных котлов, розеточных и осветительных групп.

• На выделенных линия питания мощного стационарного трехфазного оборудования (варочные панели, насосные станции, котлы)

Современные стандарты предполагает установку отдельных защитных устройств на каждую электрическую цепь помимо вводного автомата.

При этом следует помнить, что обычные автоматические выключатели не защищают человека от поражения тока при пробоях в корпусе или других причинах его утечки.

При высоких рисках старения или повреждения изоляции, характерных для помещений с повышенной влажностью и мощного оборудования с ТЭНами, в схему вводятся УЗО (соответственно комбинируемые со стандартными автоматическими выключателями) или компактные дифавтоматы, совмещающие обе функции.

При выборе последних помимо номинала и числа полюсов подбирается значение тока утечки (mA), при достижении которого цепь размыкается с целью защиты человека от поражения токов. В жилых домах и квартирах оно составляет 30 mA в сухих помещениях и 10 – во влажных. При этом к дифавтоматам подключается нагрузка исключительно в пределах одной группы приборов, без объединения нулевых проводников.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

• Розетки – автомат на 16А, тип С;
• Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

• Проточный водонагреватель;
• Накопительный водонагреватель;
• Электроварочная панель;
• Электродуховой шкаф;
• Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Таблица для расчета мощности автомата при электромонтажных работах

Что нужно учитывать?

первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

второе тип подключения

Пример того как можно просчитать нагрузку в кухни

• электрочайник (1,5кВт),
• микроволновки (1кВт),
• холодильника (500 Ватт),
• вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке. Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению
