Монтаж дымохода в частном доме: правила, условия и как установить правильно

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Пропустить через потолок

Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.

Определение места расположения узла разделки

Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.

Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям

Оформление места расположения узла разделки

По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем

Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния

Монтаж узла разделки

Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).

Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.

Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы

Завершение прокладки теплозащиты

Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен на жилой этаж.

Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте.

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена

Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Конструкция дымохода и особенности монтажа должны полностью соответствовать требованиям, обозначенным в СНиП, иначе не получить акт проверки сооружения, который выдается после ввода в эксплуатацию

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

сталь;
керамика;
кирпич.

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

В документации прописаны отдельные положения, которые также нужно учитывать, например:

длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
для каждого теплогенератора необходим отдельный дымоход;
скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
максимальное число поворотов дымохода – 3;
радиус закругления должен превышать диаметр канала;
высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую.

Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

Для крепления тройника предусмотрены опорные кронштейны, а чтобы избежать прогибания канала, через каждые 2 м на стене необходимо фиксировать крепления-хомуты для поддержки трубы

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Проверка дымоходов на предмет неисправностей

Профилактические работы по проверке и чистке дымоходов должны осуществляться только лицами, имеющими на руках специальную лицензию, которую выдает МЧС. При этом должен присутствовать владелец здания, а если это невозможно, тогда представитель той организации, которая является ответственной за инженерное обеспечение проверяемых зданий.

Правильная работа дымохода означает, что у него хорошая тяга, присутствуют слои теплоизоляции, а также он соответствует всем необходимым требованиям в деле пожарной безопасности.

В основу обследования дымоходов входит следующее:

тщательный осмотр всего дымохода на предмет различного вида засорений (у дымохода должна быть хорошая тяга);
проверка правильной установки всей конструкции.

Если обследование пройдено успешно, тогда после тщательной проверки выдается заключение о пригодности его к работе.

Эксплуатация дымохода

За время работы дымохода в трубе может накапливаться сажа, которая уменьшает площадь полезного сечения и может воспламениться. Поэтому два раза за отопительный сезон необходимо чистить дымоход (см. Как прочистить дымоход). Для этого внизу дымохода должна быть сделана дверца или же нижняя часть должна легко сниматься (стакан).

Монтаж сэндвич дымоходов — трудоемкая работа, требующая сосредоточенности и предельного внимания. Если вы решили возвести дымоход самостоятельно, необходимо отнестись к данной работе с большой ответственностью, обязательно соблюдая правила безопасности при работе.

Основные достоинства сэндвич-дымоходов

— в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
— внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
-установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.

камина с мраморным порталом

— образование конденсата свелось к его минимальной отметке,
— за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
-так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
— таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
— для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Сделать самому или заказать?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы. Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен. Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

Монтаж дымохода из сэндвич-трубы в бане

Перед тем как приступать к монтажу, нужно проверить, будет ли соответствовать устройство следующим критериям:

Между дымоходом и стеной расстояние должно составлять не менее 25 сантиметров. Это основное требование противопожарной безопасности.
Кроме того, конструкция не должна пересекать балочные перекрытия чердака и кровли.

Сборка сэндвич-дымохода

Ниже представлена пошаговая инструкция, которая поможет правильно собирать дымоходную сэндвич-трубу:

На печной патрубок устанавливается первый элемент: он должен состоять из одного слоя стали, без утеплителя.
Сэндвич нельзя крепить непосредственно к печке, поэтому его монтируют сразу после одностенного участка.
Соединяются два элемента с помощью строительных стяжек. Изгибы, предусмотренные конструкцией, соединяют с помощью колен и тройников.
Монтаж следует осуществлять «по дыму». Схема соединения «по конденсату» чаще используется в жилых помещениях, где выше вероятность образования влаги внутри дымохода.
В промежутке между котлом и чердачным перекрытием, нужно установить ревизию с подставкой. С ее помощью можно будет почистить систему от сажи или провести профилактический осмотр.

Делаем проход через потолок

Следующий шаг сборки сэндвича — подготовка выходного отверстия в потолке. Оно именуется потолочно-пропускной узел (ППУ).

В промежуток между дымоходом и внутренним краем отверстия прокладывается термостойкий утеплительный материал (например, базальтовая вата).

Зазор между экраном и внешней стенкой остается пустым – он является естественным теплоизолятором.

Снаружи узел обкладывается базальтовой ватой, поверх которой кладется слой базальтового картона. Этот материал служит дополнительной защитой от возгорания.

В парилке стык закрывают коробом из стали с прорезанным трубным отверстием. На чердаке система закрывается слоем теплоизоляции и стальным фартуком.

Наружная часть дымохода

В том месте, где конструкция проходит сквозь крышу, нужно также положить противопожарный фартук.

Внешняя длина дымовой трубы должна быть не менее 5 метров – это нужно для соблюдения техники безопасности.

Если дымоход выступает высоко над уровнем крыши, его нужно закрепить с помощью растяжек.

Заключительный шаг – поставить оголовок. Он защищает кровлю от выскакивающих искр, а отверстие от попадания осадков.

Установка дымохода правила монтажа для печи камина

Что бы рассмотреть вопрос установка дымохода правила монтажа, необходимо рассмотреть правила и нормы установки, технологию работ и ошибки при установке.Правила и нормы установки

Основными ориентирами служат технический паспорт теплового агрегата и инструкция производителя, СНиП 41-01-2003, СП 7.13130-2009 и ППБ-01-93. Согласно этим правилам:

Отдельные правила действуют в отношении объединенных дымоходов. Нормы СНиП и ППБ запрещают подключение двух и более теплоагрегатов с разным видом используемого топлива к общему дымоходу и ограничивают его при одинаковом типе энергоносителя.

Дымоход высота

В частности, исключение делается для дровяных печей и каминов на разных этажах, с минимальным расстоянием между соединительными патрубками в 2 м и отдельными системами заслонок, по возможности эксплуатируемыми в разное время. Сечение, высота и схема подключения труб в таких случаях обосновывается расчетом, тяга постоянно контролируется.

Технология установки дымохода для печи камина

К работам приступают после установки и окончательного выравнивания основания печи-камина, проверки состояния и изоляции строительных конструкции и заложения фундамента под дымоходом (при необходимости).
Монтаж дымохода без исключений ведется снизу-вверх, при работе со сборными конструкциями – путем ввода верхней трубы в ранее установленную.
Места стыковки промазываются жаростойкими герметиками, выдерживающие нагрев до +1000 °С, эти же требования выдвигаются к смесям для кладки кирпичных разновидностей. Укрепление и вертикальность конструкции обеспечивают дополнительные опоры – кронштейны, закрепленные на стенах с шагом не более 2 м.
Приведенная схема усложняется при необходимости заложения горизонтальных отводов.
Исключить риски снижения уровня тяги при использовании сборных разновидностей из стали или керамики помогают специальные колена и тройники, в обязательном порядке укрепляемые кронштейнами.
При работе с кирпичом заложение или проектирование таких участков доверяют профессионалам.
При работе с двухконтурными сэндвич-дымоходами порядок крепления элементов немного меняется.С целью защиты минеральной прослойки от конденсата нижняя часть верхнего элемента заводится внутрь трубы с тем же сечением. И лишь потом, после закрытия стыка утеплителем надевается наружный кожух, с обязательным нахлестом в 50% от сечения трубы.
Работы завершаются обжатием участков стыковки хомутами (рекомендуемый этап), монтажом защитных колпаков или зонтиков, проверкой качества фиксации и тяги дымохода.

Ошибки при установке

Проблемы с тягой возникают при неудачном сечении, сложной конфигурации или неправильной высоте дымохода, неправомерном объединении дымовых каналов в одну трубу, отсутствии заслонок для контроля тяги или экономии на материалах. Последнее затрагивает в первую очередь металлические трубы, быстро прогорающих при недостаточной толщине стенок или перегревающихся при усадке минерального утеплителя плохого качества. Дымоходы с такими дефектами нуждаются в замене.

Совет! Осуществляйте выход из печи качественной металлической трубой толщиной минимум 2мм.

Проблемы проявляются как при недостаточной высоте трубы (тяга ослаблена, опрокидывается или отсутствует), так и чрезмерно большой протяженности прямых каналов (топливо быстро прогорает даже при условии закрытии заслонки, КПД печи ниже возможного).

В первом случае трубу приходится доращивать до нужной высоты или оснащать дымососом, во втором – разбирать с целью установки дополнительного шибера за топкой. Обе ошибки приводят к сложностям и лишним тратам, перекрывающим вероятную экономию на профессиональном расчете конструкции.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

Длина трубы.
Наличие поворотов.
Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Основные требования к дымоходам

Дымоход предназначен для удаления продуктов сгорания и создания тяги при работе теплогенератов. Он должен быть устойчивым к воздействию высоких температур, влаги и серной кислоты, образующейся при контакте дымовых газов с конденсатом. Стенки трубопровода должны быть гладкими, чтобы меньше скапливалось сажи.

Основные из них следующие:

площадь сечения дымовой трубы или канала должна быть больше или равна площади выходного патрубка теплогенератора;
в основании канала необходимо устраивать карман глубиной 250 мм для прочистки и/или патрубок для удаления конденсата;
нельзя использовать больше трех поворотов;
поворот трубы должен выполняться с радиусом скругления не более диаметра;
соединения элементов в местах пересечения строительных конструкций запрещены;
длина горизонтального участка допускается максимум 1 м;
отводы и тройники не должны нести нагрузку от выше расположенных элементов;
если конструкция крыши содержит горючие материалы, на оголовок трубы необходимо установить искроуловитель с ячейкой не более 5х5 мм;
при работе с теплогенератором на природном газе оголовок должен всегда быть открытым без зонтов или других укрытий.

Устройство системы газоотвода

Порядок установки металлической дымовой трубы

Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.

Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.

Выполнение прохода трубы через кровлю

Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.

Крепление дымохода и проход через крышу с установкой фартука

Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.

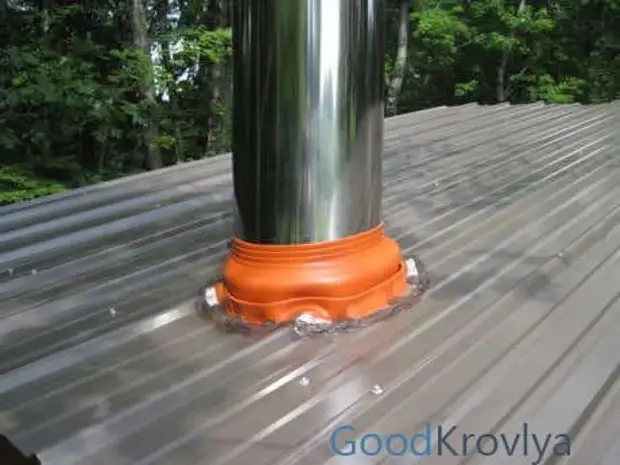

Проход дымохода через кровлю с уплотнителем «Мастер Флеш»

Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.

Порядок установки универсального резинового уплотнителя

При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.

Металлические рассекатели для защиты от сползания снега

Проход трубы через стену

Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.

Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.

Вывод дымохода через стену дома

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Конденсат

Не следует забывать, что на внутренней стенке изделия будет собираться конденсат. Это будет происходить на сравнительно холодном участке поверхности. Учитывая, что такая вода будет содержать сажу, она превращается в химически активную среду.

На участках, которые имеют наклон, или на горизонтальных участках создаются тройники, которые помогают отводить конденсат.

Монтаж выполняется раструбами внутренних труб вверх. Это позволит избежать проникновения конденсата вне дымохода. Внешняя оболочка стыкуется наоборот, что позволит продуктам сгорания уходить в трубу, а не проникать в помещение.
