Стропильная система шатровой крыши: особенности, чертежи и расчёты с помощью калькуляторов

Пример выполнения расчета

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий.

Исходные данные:

• габариты дома – 6х6 м;
• длина диагонального стропила – 521 см;
• высота конька – 297 см;
• наклон кровельных скатов – 35 градусов;
• ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.
Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Конструкция шатровой крыши

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.

В входят следующие основные элементы:

• Коньковый узел. Пик крыши, наивысшая точка крыши, образуемая соединением накосных стропильных ног.

• Скаты. Шатровая крыша состоит из четырех наклонных плоскостей скатов треугольной формы. Диапазон их угла наклона лежит в пределах 20-50 градусов, однако опытные кровельные мастера считают оптимальным угол 40 градусов.
• Стропильная система. Каркас, служащий для поддержки конструкции кровли. Стропильная система несет на себе и распределяет вес кровельного пирога, задает геометрию скатов. Она строится основе треугольников, самых жестких и устойчивых фигур, которые гарантируют стабильность, надежность крыши.

• Кровельное покрытие. Материал в виде рулонов, листов, отдельных модулей или элементов, обладающий высокой износостойкостью, хорошими гидроизоляционными характеристиками. В этих целях используют металлочерепицу, профнастил, ондулин, рубероид или шифер.

• Свес. Свесы крыши выступают за периметр основания и защищают стены от воды во время дождя и ветра. Свес длиной 40-50 см считают достаточным для эффективного выполнения своих задач.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

1. Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
2. Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

1. Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

S=µ×Sg

• S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
• µ – коэффициент угла наклона ската (от уклона крыши α)
• Sg – снеговая нагрузка в данном регионе.

Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm=Wo×K×C

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45–60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Свесы с кобылками

Пример расчета общей площади крыши

Площадь треугольника: S = а * h / 2, где а – длина основания; h – высота треугольника.

Площадь трапеции: S = (а + в) * h / 2, где а и в – длины оснований; h – высота трапеции.

После выполненных расчетов площади крыши можно приступать к вычислению параметров других элементов конструкции.

Если вы сомневаетесь в своих математических и конструкторских способностях, тогда, конечно же, наилучшим выходом в данной ситуации будет заказать чертеж в хорошей строительной фирме, у знающих специалистов. Имея на руках чертеж, можно определять и количество необходимых строительных материалов, а затем приступать к планированию основных этапов работ.

Проведение расчетов

Для изготовления шатровой крыши своими руками необходимо иметь определенные знания и навыки. Вначале требуется выполнить расчеты, для проведения которых в принципе хватит знаний из школьного курса геометрии. Исходными данными для расчетов являются длина и ширина дома, а также выбранный вами угол наклона скатов (для квадратного строения будет один угол наклона для всех скатов, а для прямоугольного строения будет два угла наклона). Рекомендуемый угол наклона находится в диапазоне от 30˚ до 40˚.

Шатровая крыша фактически является пирамидой, состоящей из четырех скатов, каждый из которых является равнобедренным треугольником. Площадь поверхности одного ската равна произведению высоты на ½ ширины основания. К полученной величине нужно прибавить площадь карнизных свесов, представляющих собой равнобедренную трапецию.

Выбирая геометрию карнизных свесов, следует учитывать, что расстояние от конца свеса до наружной стены должно быть 50 или более сантиметров. Просуммировав рассчитанные площади скатов, мы получаем площадь всей кровли, которая далее используется для расчета потребности в материалах. Также необходимо произвести расчет требуемой длины диагональных стропил (находящихся «в ребрах пирамиды»).

При необходимости данные расчеты и изготовление чертежей можно поручить специалистам.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

Подробные фото схемы и чертежи представлены ниже.

Процесс монтажа конструкции наслонного типа на кирпичном здании

Монтируется стропильная система шатровой крыши следующим образом:

1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.

2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).

3. На уложенные лежни поперек монтируются подмости.

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши

4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.

6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.

7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.

Как монтируется стропильная система четырехскатной крыши .

8. Под подкосы устанавливают шпрингели для увеличения их прочности.

9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.

10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.

11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.

Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

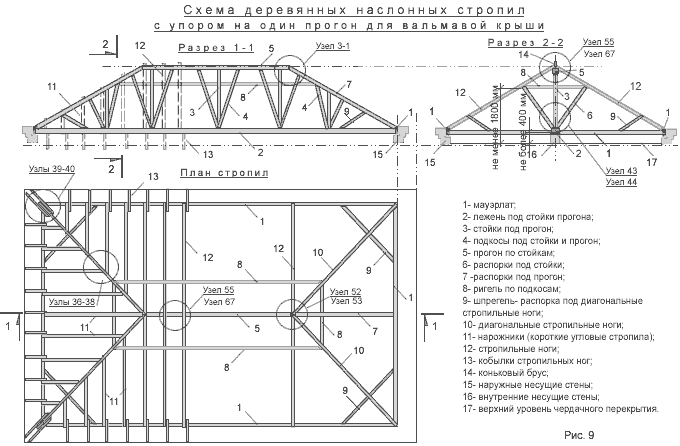

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
2. Приобретение требуемых материалов и приготовление инструмента.
3. Крепление мауэрлата по всему периметру основания строения.
4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
6. Утепление крыши.
7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

• не использовать древесину разных пород;
• не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
• не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
• обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

   Мауэрлат укладывается по периметру строения и крепится на шпильки

2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

   На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

   Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
9. Укладываем материалы для тепло- и гидроизоляции.

   Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

    Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Сфера использования и фото разновидностей

Кровли в виде шатров можно встретить в частном секторе на небольших по габаритам домостроениях. Их часто возводят на башнях различного назначения, будь то пожарная каланча или элеватор.

Садовая беседка:

Загородный дом:

Гостевой домик:

Беседка с многоскатной кровлей:

Особую популярность приобрели шатровые крыши, как кровля для садовых беседок. Шатёр может состоять, как из 4-х скатов, так из нескольких треугольных лепестков. Последний вариант обычно применяется при перекрытии круглых в плане строений. Возможно, вам будет интересно узнать о правилах строительства беседки из бревна.

Ригели, лежни, прогоны

Важно: все перечисленные элементы создадут стабильную и устойчивую конструкцию, которая может выдержать значительные нагрузки. Если хоть один элемент будет отсутствовать, может произойти преждевременное разрушение крыши. В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями

Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша своими руками готова. Вот и все

В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша своими руками готова. Вот и все.

Шатровая крыша: ключевые аспекты конструкции

Одним из отличительных моментов возведения «шатра» считается форма основания, на которую он должен опереться. В основном это квадрат, реже – прямоугольник. Второй момент – все четыре ската конструируются в виде треугольников с одинаковыми сторонами. Вершины треугольных элементов сходятся вверху, соединяясь в коньке. Как вариант, может быть не четыре ската, а много больше, но их возведение требует дополнительных расчетов и материалов.

На практике используется шатровая крыша стропильная система которой предполагает два метода установки стропил. Остов выполняет крепкая опора (столб) по центру потолочины, находящаяся на пересечении двух протянутых с противоположных углов бечевок. Она станет основанием для стропильных «ног». Во втором случае наличие столба не предполагается, каркас удерживают самонесущие элементы (подвешенные стропила). Самостоятельно они не используются. В помощь монтируются стойки, затяжки, повышающие надежность и прочность крыши.

Основные этапы монтажа

Далее кратко пробежимся по основным моментам, на которые нужно обратить внимание при монтажных работах. Когда все расчеты проведены, то можно смело начинать строительство! С чего же нужно в первую очередь начинать строительные работы по возведению шатровой крыши?. Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться

Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться.

Если это деревянная постройка, то опора идет на верхнюю обвязку, которую специально сооружают для этого.

В зданиях из кирпича опорой служит мауэрлат. А если это сруб, то- на венцы, которые находятся вверху крыши.

Перед укладкой мауэрлата сначала заливают стяжку, а также монтируют другие необходимые элементы для прочного крепления мауэрлата.

Фиксация мауэрлата

На выровненную поверхность укладывается мауэрлат или опорные брусья. В зданиях из кирпича между кладкой и мауэрлатом требуется прослойка материала, который не пропускает влагу.

Брус для опоры укладывается по всему периметру дома, так как он является основой для конькового элемента крыши и стропильной системы.

Затем устанавливаются стропила. При возведении шатровой крыши, как уже описывалось ранее, используется несколько видов стропил. Это могут быть как конструкции, содержащие в себе наслонные стропила, так и системы висячих стропил.

Как только установлены накосные стропила, вторым этапом можно начинать установку центральных. Располагать их рекомендуется параллельно относительно друг к другу. При этом один край необходимо закрепить к мауэрлату, а второй прикрепить к коньку.

Если в конструкции крыши предполагается использование дополнительных сложных узлов, тогда к их расчету и монтажу следует быть особенно внимательным.

Затем угловые стропила крепятся к диагональным. Чтобы достигнуть этой цели, с одной и другой стороны накосных стропил закрепляют специальный элемент — черепковый брус. При этом нужно, чтобы крепления были в разных местах диагональных стропил.

Чтобы конструкция шатровой крыши была очень прочной, устанавливают и еще один элемент — поперечную балку. Она нужна для того, чтобы еще более надежно скрепить остальные центральные стропила. Прикрепляется она к перекрытиям при помощи специальных стоек.

После всех работ по монтажу каркаса стоит приступить к другим видам работ по укладке кровельных материалов, а также к монтажу разнообразных защитных слоев от непредсказуемых погодных условий.

Лучше всего начать с гидроизоляции. Расстилать ее необходимо в строгой последовательн ости: снизу вверх, при этом желательно, чтобы края находили друг на друга внахлест (около 10 сантиметров).

Контробрешетка, которую набивают на пленку сверху, может выполнять сразу две важные функции: вентилирует крышу и удерживает слой гидроизоляции. Помогают в этом бруски высотой от 2 до 5 см, которые прибивают вдоль стропильных ног.

После этого набивается обрешетка и стелется кровельный материал на данный тип крыши.  Утеплитель  укладывается изнутри кровли, а затем накрывается пароизоляцией. Если есть желание, тогда можно сверху изоляции еще закрыть или шпоном, или вагонкой, или чем-нибудь другим, подходящим для этих целей.

В заключении хочется отметить, что при расчете шатровых крыш нужно сделать правильно ее чертеж и очень тщательно рассчитать все, лист за листом. Профильные листы имеют на первой волне особую капиллярную канавку. Чтобы расчет шатровой крыши был сделан верно, нужно знать размеры основания и плюс – предполагаемый угол наклона скатов шатровой кровли.

Неправильно выполненный расчет стропильной системы шатровой кровли может привести к обрушению. Поэтому  такую сложную работу стоит доверить профессионалам своего дела.

Такая шатровая крыша, конструкция которой была продумана и рассчитана по всем правилам, будет построена легко и быстро. Она, несомненно, получится красивой и прочной, а прослужит своим владельцам не одно десятилетие.

Похожие записи:

Душевые стойки с тропическим душем и смесителем «невеста в квадрате»: ольга бузова стала самой богатой невестой страны, а женихи бросились в рассыпную Монтаж пластиковых окон своими руками Как вырезать угол на потолочном плинтусе? Гигиенический душ для унитаза: сравнительный обзор конструкций и нюансы установки Квартира ольги бузовой в москве и дома в испании
