Установка расходомера сточных вод: виды счетчиков на канализацию

Описание комплектующих: ЭЛЕКТРОННЫЙ БЛОК US-800

Электронный блок имеет большой светодиодный (сегментный) индикатор, на который выводятся расход (м3/ч), объем (м3), время (час) безотказной работы прибора. Электронный блок представляет собой пластиковый приборный корпус для настенного монтажа. Напряжение питания 220В. Максимальная потребляемая мощность до 5 Вт. Температура окр.среды в месте установки от +5 °С.

Более подробно о ЭБ

Электронный блок обязателен в комплекте!

В зависимости от типа подключаемых УПР бывает трех видов: одноканальный однолучевой, одноканальный двухлучевой, двухканальный однолучевой (см.таблицу ниже)

ИСПОЛНЕНИЯ ЭЛЕКТРОННЫХ БЛОКОВ US-800
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ЭБ обслуживает 1 однолучевой УПР	ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ ЭБ обслуживает 2 однолучевых УПР	ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ ЭБ обслуживает 1 двухлучевой УПР
US800-10 с индикацией, частотным 0-1000Гц/импульсным выходом	US800-20 с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал	US800-30 с индикацией, частотным 0-1000Гц/импульсным выходом
US800-11 с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК	US800-21 с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК	US800-31 с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК
US800-12 с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами	US800-22 с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами на каждый канал	US800-32 с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами
US800-13 с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК	US800-23 с индикацией, аналоговым 4-20 мА выходами на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК	US800-33 с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК
Примечания: 1) Частотный выход в диапазоне 0-1000Гц или импульсный выход с программируемым весом импульса. 2) Гальванически развязанный аналоговый (токовый) выход 4-20 мА, прямопропорциональный расходу. 3) В исполнениях 11,13,21,23,31,33 устанавливается Архив значений расходов и объемов — часовых (2880 записей), суточных (120 записей) и месячных (190 записей). Архив выводится только на ПК через цифровой интерфейс RS485, подробнее «опция архив» Подключение к ПК осуществляется по цифровому интерфейсу RS485 через конвертеры (usb, RS232), подробнее о возможностях подключений 4) В исполнениях 11,13,21,23,31,33 возможна передача информации с приборов (как единичное так и групповое подключение) на единый диспетчерский пункт посредством GSM-модемов, подробнее «GSM-связь» Дополнительно и по заказу:ИБП — Электронный блок US800 комплектуется источником бесперебойного питания. Получается напряжение питания 220В + Источник бесперебойного питания (ИБП, аккумулятор) в комплекте, для всех исполнений. До 2 недель без сети, автоподзаряд. 18-24-36 В — Питание 18-24-36В постоянного тока — для всех исполнений Релейные выходы для систем дозирования, регистрации, сигнализации и т.п., только для 10 исполнения! подробнее «опция дозирование» Релейный выход понижения (повышения) расхода, только для 10 исполнения! подробнее «опция понижения (повышения) расхода»

Цифровые интерфейсы US-800

Возможные цифровые выходы с электронного блока US-800 исполнений 11, 13, 21, 23, 31, 33
Цифровой интерфейс RS485 подробнее «опция RS485»	Цифровой интерфейс RS485 может быть использован для объединения в сеть расходомеров с последующим подключением к удаленному ПК, ноутбуку или микропроцессорному устройству, например, посредством GSM-модема (групповое или одиночное подключение к GSM-модему RS485) или кабелем на расстояние до 1000 метров (и более при использовании репитеров RS485/RS485), при применении адаптеров Enhernet возможно объединение в сеть Ethernet. Подробнее смотрите возможности подключений Поддержка протоколов передачи данных по RS485: DCON, Modbus
Нагрузочная способность электронного блока позволяет объединять до 32 шт расходомеров в один сегмент сети. При использовании репитеров RS485/RS485 сеть может быть расширена до 256 шт расходомеров.

Почему бывают неточности?

Сомнительные данные приборы учёта могут выдавать по разным причинам. Они могут быть как завышенными, так и заниженными. В первом случае это крайне невыгодно самому собственнику счётчика. Во втором случае компания потребует произвести проверку.

Искажения в показаниях могут происходить по следующим причинам:

в результате подпора жидкости в трубе;
в трубопроводе появились засоры.

Чтобы исключить эти причины, необходимо тщательно осмотреть и при необходимости, вычистить коллектор. Обычная грязь на корпусе расходомера тоже может стать причиной неправильных показаний.

Причины, из-за которых могут возникнуть подпоры:

препятствия впереди жидкости, которая не дает ей продвигаться дальше по трубопроводу;
мусор, различные предметы, которыми забит коллектор
большой наклон трубы;
коллектор неправильно врезан в магистральный трубопровод.

Неточности могут возникнуть из-за изменения сечения труб на разных участках. Это может произойти из-за заиливания по следующим причинам:

уклон безнапорной трубы очень малый;
в жидкости скопилось большое количество песка и различных взвешенных частиц;
стенки трубы разрушились и туда попали грунтовые воды, земля, камни.

Участки, которые сильно заиленные, потребуется тщательно прочистить. Не всегда это легко сделать.

Иногда приходится проводить обследование больших участков канализационных систем. Специалисты могут быстро и точно определить причину заиливания и засоров.

При любых подозрениях на то, что счётчик начал показывать неправильно, надо провести прочистку канализации.

Ещё лучше — проводить профилактические осмотры, чтобы предотвратить затратные сантехнические работы. В итоге это позволит обеспечить правильную работу прибора и не надо будет платить за завышенные объёмы.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАСХОДОМЕРОВ US-800

Счетчик-расходомер сточных вод US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей
ДУ, мм	Объемный расход, куб.м/час
Q макс максимальный	Q р1 переходный Т‹60° С	Q р2 переходный Т›60° С	Q мин1 минимальный Т‹60° С	Q мин2 минимальный Т›60° С
15	3,5	0,3	0,2	0,15	0,1
25	8	0,7	0,5	0,3	0,25
32	30	2,2	1,1	0,7	0,3
40	45	2,7	1,3	0,8	0,4
50	70	3,4	1,7	1,0	0,5
65	120	4,4	2,2	1,3	0,65
80	180	5,4	2,7	1,6	0,8
100	280	6,8	3,4	2	1
150	640	10,2	5,1	3	1,5
200	1100	13,6	6,8	4	2
250	2000	17	8,5	10	5
300	2500	20,4	10,2	12	6
350	3500	23,8	11,9	14	7
400	4500	27,2	13,6	16	8
500	7000	34	17	20	10
600	10000	40,8	20,4	24	12
700	14000	47,6	23,8	28	14
800	18000	54,5	27,2	32	16
900	23000	61,2	30,6	36	18
1000	28000	68	34	40	20
1200	=0,034 х ДУ х ДУ	=0,068 х ДУ	=0,034 х ДУ	=0,04 х ДУ	=0,02 х ДУ
1400	=0,034 х ДУ х ДУ	=0,068 х ДУ	=0,034 х ДУ	=0,04 х ДУ	=0,02 х ДУ
1400-2000	=0,034 х ДУ х ДУ	=0,068 х ДУ	=0,034 х ДУ	=0,04 х ДУ	=0,02 х ДУ

Краткие технические характеристики
Диаметры трубопроводов	15-2000 мм
Температура измеряемой жидкости	0…+120/150°С в зависимости от диаметра (+200° спецзаказ)
Наличие выходных сигналов	частотный/импульсный выход 0-1000 Гц (зависит от исполнения), токовый выход 4-20 мА (зависит от исполнения)
Наличие цифрового интерфейса	RS485 (зависит от исполнения)
Наличие архива	присутствует, час / сут / мес (зависит от исполнения)
Давление жидкости в трубопроводе	до 1.6 МПа (2.5 МПа, 4 МПа, 6 МПа спецзаказ)
Материал преобразователя расхода УПР	нерж. сталь 12Х18Н10Т / черн. сталь 20 (зависит от диаметра)
Тип присоединения к трубопроводу	фланцевый 32-1400 мм / резьбовой 15-25 мм / бесфланцевый под сварку 150-1600 мм / для монтажа по месту эксплуатации 250-2000 мм
Температура окр.среды в месте установки ЭБ	+5…+50°С
Температура окр.среды в месте установки УПР	-40…+60°С
Степень пылевлагозащиты ЭБ / УПР	IP65 / IP65 (IP68 опционально)
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм	10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм	5 Ду ДО и 1 Ду ПОСЛЕ
Напряжение питания	220 В (18-24-36 В пост.тока опционально)
Питание от источника бесперебойного питания	опционально
Индикация	9 знакомест, сегментный индикатор
Максимальная потребляемая мощность	5 Вт
Длина соединительных кабелей от УПР до ЭБ	до 200 метров (до 500 спецзаказ)
Межповерочный интервал	4 года
Полный средний срок службы	25 лет
Срок гарантии	18 месяцев

Ультразвуковой расходомер US-800 в специальных исполнениях применяется для измерения сточных, хозбытовых, промышленных, фекальных стоков.

Разновидности ↑

Современный счетчик на канализационные стоки должен быть построен таким образом, чтобы он выдерживал химические средства и другие агрессивные частицы.

Расходомеры делают из материалов, которые устойчивы к сильнозагрязненным стокам.

Вне зависимости от вида каждый из них обеспечивает точность измерений. К основным типам относят:

ультразвуковые счетчики. Представляют собой изделия, которые используют с целью снятия замеров глубины потоков с прямоточными элементами. Измерения производятся при помощи датчиков, находящихся в приборе. Их установка происходит без серьезных монтажных работ в коллекторе. Чтобы получить данные с ультразвукового счетчика используют различные виды связи: модемную, кабельную, беспроводную;
электромагнитные счетчики. Их работа происходит за счет прохождения через них жидкости с магнитным полем. Поэтому используемая жидкость должна быть токопроводящей;
рычажно-маятниковые счетчики. Их можно применять для учета воды в каналах закрытого и открытого типа. Поплавок сферической формы измеряет уровень отходов, а поворотная лопасть помогает определить скорость движения жидкости.

Выше перечислены стационарные приборы, при необходимости отправить их на ремонт, устанавливают портативные изделия. Они временно выполняют функцию замера жидкости.

Фото: рычажно-маятниковый счетчик

Ультразвуковые

Основная область применения расходомеров – это измерение отходов в самотечном трубопроводе или открытой канаве. Датчики прибора показывают высокую точность при измерении скорости потока жидкости.

Выделяют следующие достоинства счетчиков:

осуществление измерений в трубопроводах любого диаметра, в том числе и наиболее большого с показателем в 350 см;
обширная память устройства;
разнообразные методы питания: от электросети или батареек;
длительный срок службы и минимальная погрешность при выдаче данных.

В свою очередь ультразвуковые счетчики подразделяются на врезные и накладные. Последние расходомеры лучше всего использовать для изделий с большим диаметром.

К недостаткам таких приборов относят:

сложное обслуживание. При использовании врезных датчиков необходимо осуществлять регулярную очистку, а для накладных — требуется замена акустического геля;
регулярная очистка датчиков после использования в сильнозагрязненных стоках.

Фото: ультразвуковой счетчик

Электромагнитные

Не последнее место среди счетчиков занимает данный вид изделий. Выбирают их за счет следующих преимуществ:

установка происходит легко, а облуживание не вызывает сложностей;
приборы устойчивы к вибрациям, которые происходят внутри трубопровода;
отличаются высокой надежностью и стабильностью при снятии показателей.

В основном их монтаж осуществляют на напорных и самотечных сетях, при условии, что рабочее давление ниже 40 бар.

Среди недостатков изделий выделяют следующие факторы:

снижение точности измерений при существенных электромагнитных помехах;
различная стоимость прибора, которая полностью зависит от диаметра водовода;
при измерениях может давать погрешность от 0,25 до 2%.

Фото: электромагнитный счетчик

Рычажно-маятниковые

Данные приборы контролируют скорость потока и уровень жидкости в открытых каналах или трубах. Рычаг помогает определить, насколько произошло их наполнение.

Поскольку он оснащен поплавком, то при изменениях, связанных с уровнем потока, он опускается или поднимается. В результате меняется положение рычага, по углу его наклона определяют уровень жидкости.

Скорость потока определяется таким же образом, только в качестве измерителя используют поворотную область.По его углу и определяют скорость движения отходов.

Фото: рычажно-маятниковый счетчик

Как происходит организация учёта сточных вод?

Коммерческий учёт воды и сточных вод предприятиями выполняется согласно Федеральному закону № 416 от 07.12.2011г., Постановлению Правительства РФ № 776 от 04.09.2013г.

Организации используют установки для контроля объёма слива жидких отходов (дренажных вод). Учёт проводится измерительными приборами, устанавливаемыми на трубопровод существующих подземных коммуникаций.

Кроме того, что предприятия устанавливают счётчики, службы, контролирующие подачу и отведение жидкости, дополнительно замеряют количество жидких отходов.

Комплексы сооружений, для отвода стоков не всегда подходят для монтажа счётчиков из-за своей ветхости, поэтому трубопровод модернизируют. Реконструкция требуется в случаях, не связанных с возрастом коммуникаций:

невозможно получить доступ к трубам из-за места их расположения (под зданием, дорогой, набережной);
грунтовые осадки в системе;
уклон меньше необходимого уровня;
конструкция трубопровода не включает прямолинейные участки;
подпор со стороны городского коллектора;
относительно малое количество стоков.

Виды расходомеров сточных вод: уровнемеры, радарные расходомеры, доплеровские, кросс-корреляционные, электромагнитные, время-импульсные, рычажные и другие расходомеры.

В настоящее время существует несколько методов измерения расхода сточных вод в безнапорных трубопроводах и большое количество различных типов оборудования для решения этой задачи. К таким методам можно отнести:

Использование в качестве расходомеров уровнемеров, установленных на лотках Паршаля или Вентури, либо непосредственно над каналом или в колодце трубопровода. При этом средняя скорость не измеряется вообще, а предполагается, что это величина постоянная и расход зависит только от уровня.
Радарные бесконтактные расходомеры, измеряющие уровень и скорость поверхностного стока. Средняя скорость потока определяется путем умножения скорости поверхностного стока на постоянный коэффициент.
Погружные ультразвуковые расходомеры на основе метода Доплера, измеряющие скорость в различных точках потока и вычисляющие среднюю скорость на основе дополнительно вводимых данных о шероховатости стенок трубопровода и т.д.
Системы, обеспечивающие перевод безнапорного режима работы трубопровода в напорный. При этом на самотечную трубу устанавливается секция, загнутая вверх, обеспечивающая заполнение трубы 100%, после чего измерение расхода в этой трубе обеспечивается ультразвуковыми или полнопроходными электромагнитными приборами учета, предназначенными для напорных трубопроводов.
Погружные ультразвуковые кросс-кореляционные расходомеры, измеряющие скорость в потоке по слоям и вычисляющие среднее ее значение на основе полученных данных о распределении скоростей по всему сечению потока.
Время-импульсные расходомеры (метод еще называют транзит-тайм или время переноса) представляют собой два датчика, расположенных на противоположных стенках трубы или канала, каждый из которых является и приемником и излучателем. Датчики направлены друг на друга и посылают узконаправленный ультразвуковой сигнал один в направлении другого. Ось, проходящая через датчики расположено под углом от 45 до 70 градусов к оси трубопровода. Двигаясь с потоком по течению ультразвуковой луч проходит расстояние от одного датчика до другого быстрее, чем против течения. Исходя из этого определяется скорость течения.

Существуют и некоторые другие типы счетчиков сточных вод, но они мало распространены из-за их очевидных недостатков при работе в стоках.
Это, например, электромагнитные точечные расходомеры, датчики которых производят измерение в локализованной области потока. Их недостатком является то, что электромагнитные точечные датчики способны продолжительно работать только в относительно чистой воде.

Также существуют устройства, определяющие скорость течения на основании измерения угла отклонения штыря (рычага), погруженного в поток. Этот метод достаточно прост, но любая грязь на поверхности течения, особенно в хозбытовых фекальных стоках (волосы, тряпки и т.д.), незамедлительно нарушает показания.

Учет

В случае бытовых стоков их количество с минимальной погрешностью равно расходу воды, который легко может быть учтен водосчетчиками. Как правило, владельцу частного дома выставляется общий счет – за расход воды и услуги по водоотводу.

Стоимость услуг по водоотведению определяется по показаниям водосчетчика.

С предприятиями все заметно сложнее. Помимо того, что многие из них используют собственные водозаборы – объем стоков часто соотносится с количеством израсходованной воды нелинейно. Хотя бы за счет того, что использующаяся в некоторых технологических процессах для охлаждения вода чуть менее чем полностью превращается в пар.

Вместе с тем те предприятия, состав сточных вод которых позволяет утилизировать их через общую канализацию, создают серьезную нагрузку на городские очистные сооружения. Вполне логичным будет вести учет канализационных стоков с помощью специальных устройств. Как они устроены?

Безнапорные системы

В самотечной канализации счетчик канализационных стоков представляет собой устройство для измерения мгновенного уровня жидкости в трубе известного сечения. Зная уровень в каждый конкретный момент, нетрудно вычислить средний расход за единицу времени.

Для измерения уровня сточных вод может использоваться несколько физических механизмов:

Схема	Описание
Ультразвуковая	Уровень жидкости влияет на акустические характеристики трубы: скорость распространения колебаний в воде и в воздухе различается. Регистрация запаздывания звука даст достоверную картину текущего уровня жидкости.
Электромагнитная	Загрязненная жидкость с высоким содержанием солей представляет собой электролит, способный взаимодействовать с электромагнитным полем прибора. По его изменениям можно судить о расходе стоков.
Рычажная	Технологически этот метод измерения наиболее прост: уровень жидкости измеряется по положению поплавка, связанного коромыслом с измерительной частью прибора.

Ультразвуковой расходомер.

Напорные системы

Как может работать счетчик на напорной канализации?

Так же, как измерительный прибор на любой магистрали водоснабжения.

Что делает насос для перекачки канализационных стоков?

Измельчает крупные фракции стоков;
Создает в трубе избыточное давление.

Дальше нам поможет закон Бернулли: статическое давление в потоке жидкости обратно пропорционально его скорости.

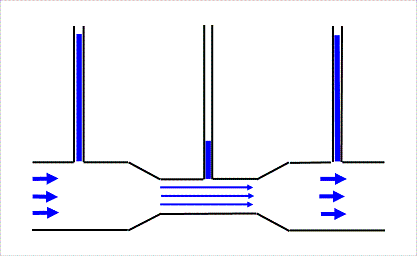

Наглядная демонстрация действия закона Бернулли.

Достаточно пропустить стоки через трубу переменного диаметра – и по изменению давления в ней можно будет оценить скорость потока. При известной скорости и сечении расчет расхода жидкости – дело минутное.

Особенности монтажа расходомера

Счетчик на канализацию должен соответствовать типу коллектора. Ошибка в выборе типа и вида счетчика влечет за собой постоянное недостоверное получение данных. Чтобы расходомер работал максимально точно, его сечение должно быть наполнено рабочими стоками.

Установку расходомера проводят или в самой высокой точке трубопровода, или в самой низкой его точке. Монтаж септика возможен только на прямых участках коллектора, с углом в горизонтальной плоскости не более 25 градусов.

Иногда расходомер для коллектора выдает неверные данные. Неточности в работе счетчика обычно возникают по двум причинам: подпоры в трубопроводе и засоры в коллекторе.

Необходимо проанализировать и исследовать коллектор. Причины появления подпоров в трубопроводе — поломка стенок трубопровода и создание непроходимости по ходу тока жидкости;; наклон трубопровода в сторону, противоположную стороне движения стоков; -Неправильная установка коллектора в частном доме.

При возникновении бытовых засоров можно осуществить прочистку коллектора. В остальных случаях необходимо проведение технических работ.

Заиливание в трубопроводе канализации появляется по таким причинам, как:

— Уклон коллектора от дома по отношению к линии центральной канализации слишком мал;
— Наличие песка в сточной воде или трубах канализации;
— Неполная герметизация трубопровода, это причина попадания в коллектор грунтовых земель и воды.

Заилившиеся участки в трубопроводе необходимо обнаружить и устранить причину их возникновения.

Правильно выбранный и установленный счетчик для канализации позволит сократить расходы на водоотведение в частном доме.

Плюсы и минусы

Установка современного оборудования по учету расхода воды имеет свои плюсы и минусы. Из положительных моментов в работе следует отметить:

Исключается регулярное сообщение показаний прибора в адрес управляющей компании.
При отсутствии в квартире потребителя в течение длительного срока, умным водомером зафиксируются и скорректируются показатели, которые передадутся в управляющую компанию.
Своевременное обнаружение и фиксация протечек в трубах.
Дистанционное отключение водоснабжения в квартире при ее утечке в случае отсутствия хозяев.
Учет истинного потребления воды, вследствие чего предупреждается возможность хищений коммунальных ресурсов.
Экономия на количестве персонала для управляющих компаний, так как автоматизированная система учета позволит сократить часть работников.

Несмотря на явные преимущества в эксплуатации умного механизма, он имеет ряд негативных факторов, таких как:

высокая стоимость прибора учета;
привлечение профессионалов по обслуживанию умной техники повлечет за собой дополнительные расходы в управляющей компании, которые могут переложить на потребителя;
зависимость аппаратов от интернета;
долгая окупаемость умных водомеров.

Присутствие отрицательных моментов при установке умных приборов не умаляют значительные их достоинства. Установка водомеров с передачей данных в автоматическом режиме позволит не только экономить потребителям свои финансы.

Наличие объективных данных по расходу воды даст возможность предъявлять претензии управляющей компании за некачественное исполнение своих обязанностей.

Виды приборов учёта сточных вод

Счётчики, устанавливаемые на узел учёта сточных вод, классифицируют зависимо от технических характеристик и способа работы:

ультразвуковые;
электромагнитные;
рычажно-маятниковые.

Оборудование стационарное, а точность измерений обусловлена способом действия. Каждый из расходомеров эксплуатируют в условиях, обозначенных технической документацией. Перед покупкой счётчика, надо определить место монтажа, изучить территорию. Выяснить, возможна ли установка расходомера, поскольку некоторые объекты могут быть недоступны для монтажа.
