Канализация на даче своими руками

Содержание

Этапы строительства септика из бетонных колец

Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.

Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.

Сооружение септика из бетонных колец производится в несколько стандартных этапов:

Подготовка котлована по размерам сооружения

В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».

Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.

Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины

Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.

Установка бетонных заготовок

Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления.

На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.

Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см

Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.

Мероприятия по устройству гидроизоляции

Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.

Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми

Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.

Подключение к трубам и тестирование

Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.

Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

Составление проекта

Для того, чтобы правильно составить проект канализации, необходимо выполнить замеры помещений, рассчитать диаметр и длину труб, а также учесть способы улучшения эффективности системы. Разберем эти аспекты более детально.

Планирование канализационной системыИсточник kanalizaciya-prom.ru

Снятие размеров

Установка системы канализации, как правило, осуществляется на стадии, когда дом уже построен, но отделка еще не выполнена. Поэтому основные чертежи и схемы сооружения к этому моменту должны быть уже готовы. В такой документации указаны основные размеры помещений. На копии плана можно провести траекторию стоковой магистрали с указанием мест расположения оборудования, а также всех врезок в основной стояк.

Далее можно достаточно точно рассчитать длину труб – как в отдельных секторах, так и в сумме. После этого теоретические выкладки обязательно должны быть сверены с результатами, полученными на практике, и в случае необходимости – грамотно подкорректированы.

Подключение сантехники к системеИсточник gidpotrubam.ru

Расчет труб

Монтаж канализационных труб начинается только после того, как будет рассчитан главный их параметр – диаметр. При расчете всегда учитывается планируемая интенсивность использования канализации. Однако существуют следующие установленные нормы параметров:

  • Внешняя труба до сливного колодца и стояк – 100-110 мм.
  • Раковины – 40 мм.
  • Душ и ванна – 50-85 мм.

При этом все врезные соединения должны выполняться не на прямую, а под углом около 45 град. В противном случае это место может стать причиной засорения, заторов, образования наростов и развития аварийной ситуации.


Стояк, выходящий на крышу домаИсточник ekoseptik.com

Повышение эффективности

Для того, чтобы стоковые массы свободно проходили канализационную магистраль, при необходимости применяются несколько доступных способов:

  • Увеличение уклона до 3-4 см на метр трубы – применяется, когда внутренняя канализация принимает большой объем стоков.
  • Химические средства для разложения наростов – используется для периодической профилактики, однако от серьезного затора спасает только стандартная прочистка металлическим тросом.
  • Размельчитель под раковиной – не позволяет крупным частицам проникать в магистраль. Специальное устройство механически перерабатывает все твердые отходы, попавшие из раковины в трубу.

Пластиковые трубы для канализацииИсточник o-trubah.com

С чего начинается сооружение канализационной системы

В первую очередь нужно выбрать один их 3-х типов канализации:

  • Выгребная яма.
  • Накопительные емкости.
  • Септики.

Выгребная яма

Этот тип является устаревшей формой сбора канализационных стоков. На сегодняшний день он считается не только малоэффективным, но и опасным для человека и окружающей среды. Не зря же в специализированных СНиПах записано, что выгребные ямы могут быть использованы только в тех домах, которые выделяют не более 1 кубометра канализационных стоков и нечистот. Поэтому такой тип канализации сегодня встречается крайне редко.

Накопительные емкости

Накопительные емкости — частый способ обустройства канализации на загородных участках. Они могут быть любой формы, любого типа установки (вертикальные или горизонтальные) и изготавливаются из различных материалов.

Самыми популярными у загородных застройщиков стали железобетонные кольца. Установка канализации на даче с их помощью — дело достаточно простое. Единственное неудобство — это необходимость использования спецтехники. Кольца имеют достаточно большой вес, поэтому вручную с ними не справиться.

Есть и другие варианты накопительных емкостей. Например, металлические, пластмассовые, а также колодцы, выложенные из кирпича или блоков. Так что каждый застройщик может выбрать для себя подходящий вариант.

Единственное условие, которое требует неукоснительного выполнения — это полная герметичность емкости. Ни одной щели, ни одной трещинки — абсолютная герметизация. Таким способом почва защищается от заражения отходами жизнедеятельности человека.

Но у этого варианта есть недостаток — такую емкость придется очищать по мере заполнения. Способов очистки несколько:

  • Ассенизаторская машина. Это быстрый и эффективный вариант, но очень дорогой.
  • Откачивающий насос. Тоже неплохой способ, но стоки придется сливать в отдельную емкость и вывозить за пределы загородного поселка к месту их общественной утилизации.
  • Ручной. Весь инструмент — это веревка и ведро. Способ неприятный, тяжелый и грязный. О нем даже говорить не хочется.

Септики

Устройство септика на даче

А вот септик — это, пожалуй, оптимальный вариант на сегодняшний день. Он представляет собой не просто накопительную емкость, а систему последовательной очистки стоков.

Его устройство не такое сложное, как может показаться на первый взгляд. Здесь важен принцип работы, который разбивается на два основных этапа — предварительную очистку и фильтрацию.

Первый этап проходит в герметичной емкости, где стоки разделяются на тяжелые и легкие. Тяжелые опускаются на дно, а легкие с водой поступают в емкость фильтрации или на поля фильтрации.

Сегодня применяют разные по форме, размерам и материалам септики, но принцип их действия один. Чаще всего их выполняют из железобетонных колец или используют готовые модели из пластмассы. Иногда выбирают варианты, сооруженные из кирпича или блоков.

Железобетонные септики состоят из 2-х или более колодцев, куда стоки поступают последовательно. Первый колодец играет роль накопительной емкости, а второй — фильтрующей. Через его дно очищенная вода поступает в грунт, и, пройдя все его слои, попадает в грунтовые воды

Обратите внимание, что чем больше накопительных колодцев, тем чище вода на выходе

Готовые пластмассовые емкости в этом плане эффективнее. Их внутреннее пространство разделено на несколько отсеков, из которых стоки переливаются в последовательном порядке. И чем больше отсеков, тем чище вода.

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно

Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

  1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
  2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Прокладка труб

Однако установка септика – это еще не все. Необходимо правильно проложить систему канализационных труб в доме и подвести ее к сооружению

Важно, чтобы все трубы имели хотя бы небольшой уклон в сторону очистного сооружения. В противном случае вода будет плохо проходить по ним

Прокладка канализационных труб

Магистральная труба, к которой присоединяются все остальные выводящие стоки из дома трубы, должна быть ровной, без поворотов. На даче это сделать вполне реально. Если труба все же будет иметь изгибы, то в этих местах желательно сделать смотровые колодцы, чтобы в случае засорения магистрали была возможность ее прочистить.

Примеры выполнения уклона труб канализации

Внутри дома к канализационным трубам также предъявляют определенные требования. Например, сливная труба от умывальника должна быть не менее 4 см в сечении, а труба от унитаза – не менее 10 см.

Необходимые уклоны и диаметры труб для слива

Вот таким образом на даче можно соорудить простую автономную канализационную систему. Нет ничего сложного или грандиозного, но главное — все работы выполнять внимательно и с полным контролем ситуации

Важно, чтобы не было протечек, а там, где они могли бы случиться, была уложена гидроизоляция, и тогда все будет в порядке – канализационной системой можно будет пользоваться спокойно

Дачная канализация своими руками

Сточные воды могут нанести непоправимый вред окражующей среде

Схема автономной дачной канализации

Септик из бетонных колец для дачного участка

Этот вариант самодельного септика также можно соорудить быстро

Выбор места для септика

Устройство септика из бетонных колец

Отвод очищенной воды через накопительный резервуар в ливневую канаву

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7.1

Шаг 7.2

Шаг 8

Шаг 9

Шаг 10

Шаг 11

Прокладка канализационных труб

Дачная канализация

Пример дачной канализации

Поверхностно-активные вещества (ПАВ)

Автономная система утилизации

Герметичная выгребная яма. Дачная канализация

Вариант размещения септика на участке

Правильный выбор места установки септика

Подробная схема внутренней дачной канализационной системы

Пример септика из пластиковых бочек

Примеры выполнения уклона труб канализации

Необходимые уклоны и диаметры труб для слива

Возможные канализационные схемы

В зависимости от числа жильцов, пусть и временных, количества сантехнических устройств, общего количества стоков, объектов, подключенных к системе канализации, схемы могут быт абсолютно разными.

  • внутренняя разводка;
  • простой или разветвленный трубопровод;
  • тип ямы или септика.

Рассмотрим несколько наиболее востребованных схем.

Современная дача мало напоминает подсобку или сарай. Владельцы даже скромных загородных участков стараются возводить добротное, надежное, вместительное жилье, поэтому двухэтажное здание давно уже перестало быть редкостью. Оптимальный вариант разводки для двух этажей показан на схеме:

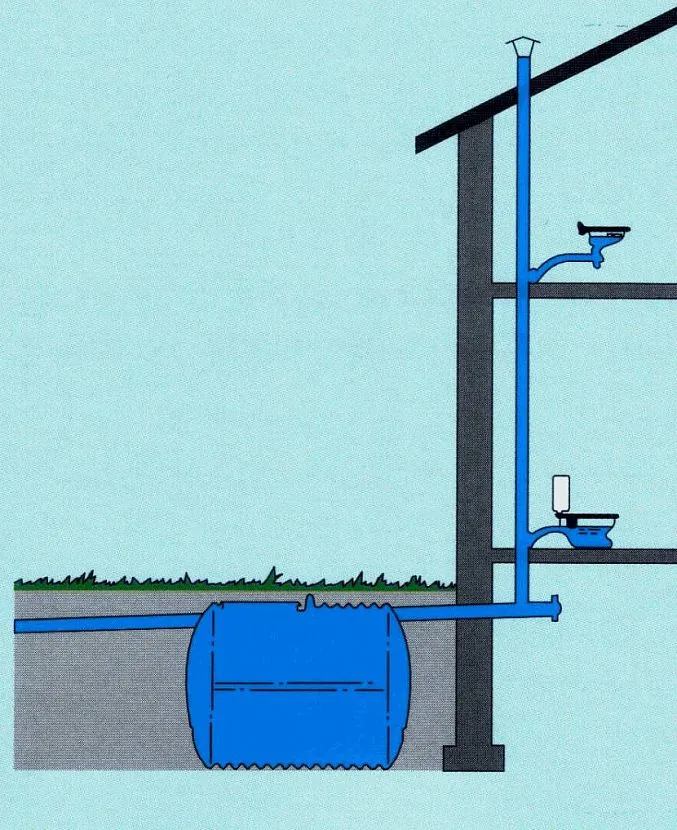

Туалет и ванная расположены на втором этаже (порой это просто модернизированное чердачное помещение), а кухня – внизу. Трубы от сантехники ведут к стояку, размещенному у ближайшей к септику стены

В небольших одноэтажных домиках обычно устанавливают комплект унитаз + раковина. Душ, если и присутствует, находится на улице, невдалеке от садово-огородной зоны.

Стоки из туалета поступают во внутреннюю трубу, затем выходят наружу и самотеком перемещаются в септик.

Схема устройства стояка и гильзы для оформления перехода трубы наружу. Сечение магистрали, как и стояка, должно быт не менее 100 мм, а фрагмент трубы в стене необходимо обернуть листом металла и теплоизоляцией

Выгреб чаще всего размещают недалеко от здания, на расстоянии 5-10 м. Меньше 5 м не рекомендуется по санитарным нормам, более 10- могут возникнуть сложности при укладке трубопровода. Как известно, для обеспечения движения стоков самотеком необходим уклон канализационных труб – примерно 2 см на 1 м магистрали.

Выходит, чем дальше расположение ямы, тем глубже придется рыть. Слишком глубоко зарытая емкость неудобна для обслуживания.

Схема расположения сливной ямы. Это наиболее популярный среди дачников вариант, который выбирают из-за дешевизны, простоты конструкции и способа монтажа

Все чаще вместо выгребной ямы сооружают двухкамерный септик или выгреб с переливом в фильтрующий колодец. Ассенизаторов вызывать также придется, но гораздо реже.

Схема устройства двухкамерного септика, сделанного своими руками. Фильтрующий колодец принимает частично осветленные стоки и продолжает очищать их, переправляя сквозь песчано-гравийный фильтр в грунт

Распространенные схемы дачной канализации могут быть дополнены разветвленной внутренней или внешней разводкой, подключением большего количества точек сброса отходов, более эффективным септиком, полем фильтрации.

Обустройство сточной системы своими руками

Любое строительство предполагает выполнение работ по определенному плану, в котором обязательно присутствуют проектирование, расчеты и последовательное обустройство определенных элементов системы.

Поэтому делаем канализацию в частном доме своими руками по следующей схеме:

  • Проектирование канализации в частном доме.
  • Прокладка и соединение элементов трубопровода внутри строения.
  • Строительство накопительной емкости для сбора органических отходов.
  • Вывод труб из строения к накопительной емкости.

Чтобы самостоятельно осуществить строительство канализации в частном доме, необходимо узнать подробно о каждом этапе.

Основные этапы изготовления септика

  1. Прежде всего, нужно найти подходящие по размерам ПП или железобетонные кольца. В принципе, резервуар можно выполнить и при помощи простой кладки из кирпича, залитой бетоном.
  2. Далее, нужно определиться с областью, в которой будет происходить доочистка стоков (в поле колодца или на поле фильтрации).
  3. Следующий этап – земляные работы (необходимо вырыть котлован для септика и траншеи для труб).
  4. Состыковка всех элементов.
  5. Монтаж труб и обработка стыков герметиком (уклон труб должен быть не менее 2 см на 1 метр).
  6. Оборудование вентиляционной системы септика.
  7. Гидро и теплоизоляция.

Совет для начинающих: запаситесь терпением, ознакомьтесь с тематической литературой, не пренебрегайте советами специалистов и не торопитесь, — все у Вас получится!

Монтаж наружной канализации

Согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» от несущей способности грунтов зависит тип подушки для канализационного трубопровода. В траншеях в скальных грунтах предусматривают подушку толщиной от 100 мм из тщательно утрамбованного песка или гравия. В торфяных, илистых и других слабых почвах делают искусственное основание. Для остальных видов почв достаточно тщательно утрамбовать непосредственное дно траншеи.

Глубина подвода труб зависит от уровня промерзания почвы в данной местности. Верх водопровода должен быть ниже точки промерзания. При высоте почвенного слоя менее 700 мм водосточные трубы должны быть утеплены и предохранены от повреждений, если сверху предполагается проезд наземного транспорта.

Дно траншеи обязательно очищается от мусора и крупных камней, подготавливается основание. Трубопровод нужно подвести к дому от места сброса канализации с минимальным количеством поворотов. Если же их избежать не удаётся, то используют плавные отводы для труб. Трубы и фасонные части между собой соединяются с использованием герметика.

Укладка трубопровода

Подвод канализации к частному дому должен быть под нужным уклоном:

  • для трубы диаметром 160 мм необходим уклон 0,008;
  • для подводящей трубы размером 110 мм – 0,02;
  • трубопровод диаметром 50 мм нужно прокладывать под уклоном 0,03.

На выходе из здания в отверстие фундамента вставляют металлическую гильзу для прокладки в ней труб. Оставшееся пространство обязательно заполняется утеплителем, например, минеральной ватой.

Выполняя эти несложные условия, можно себя обезопасить от внезапного прорыва внешней сети ассенизации или промерзания её зимой. Например, процесс ремонтных работ в холодный период года усложняется рытьём траншеи в мёрзлой земле.

Заключение

Грамотно спроектированная и организованная система канализации поможет создать  необходимый минимум комфорта для обитателей дома. Достижению этой достойной цели способствует привлечение профильных специалистов

И неважно, деревянный ли это дом или кирпичный – принципы работы системы везде одинаковы
