Подключение стиральной машины к канализации и водопроводу: способы, схема, инструкция как установить своими руками

Недостатки опосредованного водосброса

Штатный способ слива при своей простоте имеет и минусы. Основной из них – невозможность совмещения стирки с пользованием туалетными удобствами. Из других недостатков отмечаются следующие проблемы:

  • нарушается дизайн помещения: шланг никак не сочетается со сверкающей чистотой сантехникой и кафелем на полу и стенах;
  • происходит загрязнение ванны – изготовленная из акрила или покрытая белоснежной эмалью, она способна впитывать серость из водного раствора;
  • сброс шланга с бортика случается даже при его закреплении: от вибраций машины при натянутом рукаве и неаккуратного обращении пользователя, при неустойчивой базе для привязки, шалостях детей и домашних животных;
  • под сильным напором большого количества жидкости мелкая раковина переполняется со всеми последующими неприятностями.

Необходимость каждый раз после стирки тщательно очищать приборы, принимающие сливную жидкость, вынуждает хозяйку задуматься о более надёжном и неприметном способе организовать водослив. Такие варианты есть.

Установка стиральной машины, где лучше установить.

Сложно представить современную хозяйку, которая избавляет белье от пятен на стиральной доске. Машина автомат заменила женские руки и справляется с поставленной задачей значительно быстрее и эффективней. Можно спокойно выполнить подключение стиральной машины к водопроводу самому. Для этой техники отводят определенную, специально подготовленную зону, которая занимает значительную часть жилого пространства.

Где установить стиральную машину

Стиральная машина в кухонной зоне

Установка стиральной машины на кухне, распространена и актуальна. такое распространение обусловлено техническими параметрами, позволяющими упростить подключение без дополнительной прокладки труб водопровода и слива.

Кроме того:

  • больше места, чем в ванной;
  • меньше разрушающей влаги;
  • на кухне проще подключится к сети электропитания;
  • возможность оформить отдельную зону для электроприборов, чтобы проще было заниматься бытом и все было «под руками»;
  • поверхность стиральной машинки можно эффективно использовать, к примеру оборудовать на ней место для электрочайника и микроволновой печи;
  • процесс стирки не будет мешать приему водных процедур.

Стиральная машинка на кухне под столешницей

Кроме достоинств есть и недостатки. Стирка подразумевает использование ряда химических веществ, которые являются агрессивными и могут нанести значительный урон организму. Поэтому вся химия должна находиться отдельно и вдали от продуктов питания.

Установка стиральной машины в ванной

Размещение стиральной машины в ванной комнате – классический вариант. Среди плюсов установки в этой зоне отмечают:

  • в ванной пол часто имеет усиленную гидроизоляцию, что позволит избежать конфликта с соседями в случае утечки воды при поломке оборудования;
  • непосредственная близость к ванне позволяет при необходимости замочить белье и без труда переложить его в машинку или наоборот, достать и выжать вручную.
  • Химия, скопление белья, ожидающего стирки, более гармонично вписываются в интерьер ванной комнаты.

Стиральная машина в ванной

При отсутствии свободного места можно распланировать установку под раковину или приобрести совместный комплект, машинка + раковина.

В любом варианте, место для установки выбирается прежде, чем приобретается автоматическая помощница, а уже под размеры места установки подбирается модель стиральной машины.

Особенности подключения стиральной машины

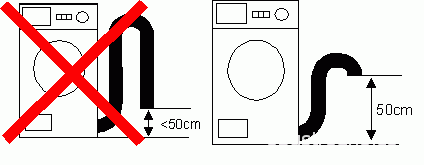

Правильный изгиб сливного шланга

Прежде всего, вам следует знать, имеется ли обратный клапан на сливе у вашей стиральной машины, который пропускает воду лишь в одном направлении. Только в таком случае вы сможете разобраться, как правильно подключить стиральную машину к канализации.

Если такого устройства не существует, то производитель должен указывать уровень высоты, на которой должна находиться петля шланга — на этом участке создаётся водяной затвор. Этот затвор в основном служит для предотвращения утечки неприятных запахов, которые могут проникать из сточной трубы через машину.

Сливной шланг для стиралки

В последних моделях стиральных машин-автоматов по большей части обратный клапан предусматривается, так что в этом отношении никаких вопросов, по поводу того, как подключить шланг, быть не должно. В вашу задачу входит только правильное соединение концевого патрубка (он гладкий, без гофра) с резиновой редукцией или с дополнительным отводом сифона.

Чтобы не повредить резиновую редукцию, я её обычно смазываю жидким средством для мытья посуды — так её легче упаковать в раструб и просунуть в неё гладкий патрубок.

Патрубок шланга затягивается муфтой под номером 8

Если подключение делается через дополнительный отвод сифона, то там вам нужно просто убрать трубку, которая вставлена туда с завода, и вместо неё установить патрубок от шланга. Для герметизации соединения существует муфта — на изображении она обозначена цифрой 8 — ею прижимается конусная прокладка, которая, собственно, и обеспечивает уплотнение в этом месте.

То есть трубка, которая есть в этом сифоне с завода, установлена там больше для сохранения в рабочем состоянии этих деталей.

Для удлинения можно использовать штуцеры

Если стандартный сливной шланг не достаёт до места врезки в канализацию, то его можно увеличить, добавив кусок нужной длины и соединив эти фрагменты штуцером со страховкой стальными хомутами 16×27 мм. Как я уже говорил, концевые патрубки могут иметь разный диаметр, поэтому и существуют соединительные штуцеры на два варианта — вы их видите на верхней фотографии.

Модульный шланг

В продаже есть также модульные шланги, где каждый из фрагментов имеет длину 0,5м, так что вы можете реализовать любые запросы. Но при этом не забывайте, что чем длиннее отвод, тем труднее насосу справляться с подачей воды.

Выравнивание при помощи уровня, крепежные болты, установка

При транспортировке, барабан стиральной машины закрепляется с задней стороны корпуса специальными крепежными болтами. Если запустить ее, не удалив предварительно транспортировочных креплений, может произойти поломка оборудования.

Поэтому необходимо тщательно изучить технический паспорт изделия, проверить наличие, количество и размещение крепежных болтов и удалить их.


Снятие транспортировочных болтов у стиральной машины

При установке, машина должна размещаться идеально ровно. При небольшом смещении, при работе машины, особенно в режиме отжима, может произойти повреждение оборудования, обрыв шлангов и прочие неприятности. Отнеситесь к процессу выравнивания с максимальной ответственностью.

Лучше всего выравнивать машинку при помощи строительного водяного уровня. Необходимо добиться идеального горизонтального положения верхней поверхности. Для этого на крышку машины устанавливаем уровень и при помощи подкручивания и регулирования длины ножек, добиваемся правильного результата.


Фиксация стиральной машины при помощи уровня

Нельзя выравнивать стиральную машину, подкладывая под ножки различные предметы, поскольку имеются динамические элементы и при сильном раскручивании барабана, все это выравнивание при помощи тряпочек и ковриков будет нарушено.

Правильная установка унитаза на кафель способы крепления на пол. Что делать если нельзя сверлить плитку? Узнайте какой лучше водяной полотенцесушитель в этой статье.

А здесь все про сололифт для канализации. Обзор популярных моделей и подключение к фановой трубе.

Проверка стиралки на протечки

Существует пять вещей, которые необходимо непременно проверить после установки стиральной машины:

  1. Если труба для слива воды подключена под мойкой в кухонном помещении, следует убедиться, что она не подсоединена к стиральной машине по прямой, не имея изгиба. Шланг, который вставлен в U-образный изгиб раковины, должен вначале приподниматься на высоту 15 см, перед тем как опускаться вниз к машинке. В противном случае вода будет поступать непосредственно в стиралку.
  2. Необходимо убедиться, что ни в каком месте не находится протечек. Если потребовалось специально подключать заливной либо сливной шланг, нужно внимательно следить за участками, на которых они подсоединены к водоотведению и водоснабжению.
  3. Залейте и вылейте воду из стиральной машины несколько раз, чтобы узнать работу. Даже если все прошло без протечек, требуется проверить эти участки еще раз через определенное время. Возможно, здесь образовалась медленная и практически незаметная утечка, которая в последующем может нанести значительный ущерб (когда нужно будет оплачивать восстановление помещений в квартире снизу, которая была затоплена).

Замена сливного шланга

Также необходимо:

  1. Убедиться, что заливной шланг не сильно натянут. Чрезмерная перетяжка заставляет силиконовый уплотнитель между краном или водным клапаном и соединением шланга сильно сжиматься и деформироваться. Подтяните его вручную, а после этого просто еще чуть затяните. Не стоит переусердствовать.
  2. Удостовериться, что нигде не находится перегибов. Если техника уже подключена, можно не увидеть, что трубки для заполнения или слива перегнулись. Наливные шланги являются самыми склонными к переломам, тем более когда есть сообщение с горячим водоснабжением.

Установите какой-либо режим для стирки. Затем, когда стиральная машина наполнилась водой и начала стирать вещи, нужно нажать клавишу отмены и внимательно проконтролировать, правильно ли выливается вода.

Стиральный агрегат в квартире

Так, следуя советам и инструкциям, которые описаны в паспорте к приобретенной стиральной машинке, можно подсоединить технику к сливу самостоятельно. После проведенных мероприятий непременно следует проверить, как функционирует стиралка в холостом режиме, и проследить за герметичностью всех стыков.

Типичные ошибки

Любой начинающий домашний мастер не застрахован от ошибок. Необходимо знать места, где могут возникнуть проблемы, и не допускать просчетов в процессе подключения техники. Ведь устранить недочеты будет очень трудно. Зачастую мастера совершают четыре небольшие ошибки.

Часто подключение выполняется без должной фиксации сливного шланга. Когда машинка начинает отжим, вода из нее выходит под давлением. Если шланг не будет закреплен, силы давления хватит, чтобы вырвать его из канализационной системы.

Еще одна ошибка – небольшой размер сифона. Каждое устройство имеет определенную пропускную способность. Если сифон имеет узкое проходное отверстие, возникают проблемы со сливом. Грязная вода может подниматься в умывальник.

Длинный шланг – это тоже грубая ошибка монтажа. Помпа не в силах справляться с подачей воды по длинному шлангу от устройств до канализационной системы. По этой причине часто случаются засоры и выход из строя насоса.

Наконец, еще одна оплошность – это не слишком глубокий умывальник, а также сливной шланг на бортике такой раковины. Если слив без сифона, то трубку лучше устанавливать на ванной, а не на раковине. В противном случае возможны переливы через верх, и, как следствие, затопление помещения.

Особенности очистки

  • если соединение в конструкции не резьбовое, необходимо предварительно выкрутить винт, а затем уже извлечь фильтр;
  • в случае, если система слишком загрязнена и не поддается извлечению, необходимо разобрать одну стенку конструкции и прочистить ее со стороны насоса;
  • если на системе образовалась накипь, необходимо полностью заменить систему на новую;
  • слив жидкости рекомендуется проводить под наклоном;
  • после завершения прочистки системы необходимо также проверить на наличие загрязнений и то место, где расположена система фильтрации. Во многих случаях загрязнения накапливаются и там.

Сброс грязной воды без канализации

При строительстве частных домов в неблагоустроенной местности, одновременно с возведением зданий сооружают автономные локальные сооружения – септики. В этом случае всё, сказанное выше, относится и к рассматриваемой ситуации.

Если отстойника нет, можно сделать сливную яму под воду после стирки. Для обустройства необходимо подобрать участок с песчанистой почвой, чтобы происходила фильтрация жидкости.

Рекомендации по монтажу мини-канализации:

  • отверстие в фундаменте под трубу располагать ниже уровня земли не меньше, чем на 30 см, а магистраль заглублять на 0,5 м, чтобы не происходило замерзание воды;
  • уклон от дома в сторону накопителя от 1 до 2 см/м;
  • глубина ямы определяется частотой включения машины – при ежедневной стирке хватает 150―200 литров;
  • стенки укрепляют посредством вкапывания пластиковой или металлической бочки с просверлёнными для дренажа отверстиями.

Прокладывая сливной шланг по площади дома, надо учитывать, что горизонтально лежащий на полу рукав помещает в себе примерно тот же объём жидкости, как и ёмкость барабана. Это обстоятельство нарушит режим работы стиральной машины: вода будет самопроизвольно сливаться и заполняться.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Если сооружение ямы окажется непосильным занятием – можно поступить проще. Использовать любой подходящий по вместительности бачок, выносить его вручную на огород.

Все возможные варианты подключения стиральной машины к системе канализации рассмотрены. Самостоятельное выполнение доступно при любых обстоятельствах, если следовать предложенным рекомендациям.

Способы подключения сливного шланга

Подключение сливного шланга СМА выполняют разными способами, и каждый из них имеет свои преимущества и недостатки. Организовать сброс отработанной воды в канализационную систему можно следующим образом:

  1. Врезка в канализационный стояк.
  2. Использование «тройника».
  3. Подключение через сифон с обратным клапаном.
  4. Через сантехнические приборы.

Выбор варианта подключения во многом зависит от места расположения стиральной машины.

Врезка в канализационный стояк

Врезка сливного шланга напрямую в систему канализации выполняется в том случае, когда невозможно подобрать и установить «тройник». При подключении слива этим способом рекомендуется перекрыть общедомовой водопроводный стояк. Для того чтобы завести сливной шланг в канализационную трубу нужно использовать специальную манжету, которая предотвратит попадание стоков и запахов внутрь квартиры. Улучшить герметичность соединения можно при помощи жидкого силиконового уплотнителя.

Сток через тройник

Обычно сантехнические приборы (унитаз, раковина, ванна, душевая кабина или кухонная мойка) имеют прямой выход в канализационный стояк. Для подключения слива СМА можно использовать «тройник», в котором прямой участок соединяет, например, кухонную раковину и канализацию, а вертикальный патрубок служит для ввода сливной гофрированной трубы стиралки. Сантехнический разветвитель лучше располагать так чтобы сливное отверстие для стиральной машины находилось перпендикулярно полу. Также для ввода гофры рекомендуется расположить в горлышке «тройника» резиновую уплотнительную манжету.

Использование сифона раковины

Некоторые модели сифонов для кухонных раковин или умывальников уже оснащены специальной съемной секцией с патрубком для наружного или внутреннего подключения сливного шланга СМА. При необходимости ее можно купить отдельно. При наружном подключении сливной шланг должен крепиться на патрубке при помощи хомутов. Место ввода желательно дополнительно обработать силиконовым герметиком, чтобы исключить появления неприятных запахов из канализации и протечки сточных вод.

Также часто для подключения сливного шланга используют обратный клапан, исключающий проникновение неприятных запахов в СМА и возврат стоков из канализационной системы.

Отвод стоков в сантехнические приборы

Это самый доступный и малозатратный способ отвода сточных вод от СМА. Для этого ничего не придется докупать, поскольку все необходимое уже имеется в комплекте стиральной машины. На конец гибкой трубы надевается U-образный каркас или держатель из пластика, который на время стирки можно закрепить на бортике ванны или раковины. Этот способ имеет больше недостатков, чем преимуществ и о них нужно знать, прежде чем его использовать:

  • необходимо чтобы конец шланга был надежно прикреплен на борту сантехнического прибора, в противном случае он может сорваться при откачивании воды и затопить помещение и соседей снизу;
  • в процессе стирки нельзя пользоваться сантехникой, в которую происходит сброс грязной воды сточных вод;
  • сантехприборы после сброса отработанной воды придется мыть, поскольку вместе с жидкостью из СМА на поверхность ванны или раковины попадают ворсинки, песок и т.п. Если во время не смыть всю эту грязь, то она потом создаст много проблем при очистке.

Как закрепить шланг слива на ванну

Выбирая способ слива отработанной воды из стиральной машины в сантехнические приборы, нужно прочно крепить гофру, чтобы она не соскочила от вибрации во время работы помпы. Поскольку чаще всего для сброса стоков используется ванна, то стоит рассмотреть именно этот вариант.

В пластиковой решетке перелива ванной просверлить отверстие, в которое вкрутить саморез. В ушки кронштейна для гофрированной трубы продеть проволоку или бечевку и закреплять на шурупе во время стирки. Вместо самореза можно подвешивать край шланга на основание крана на раковине.

Подключение стиральной машины к канализации через сифон

Для того чтобы подключить слив стиральной машины к канализации, нам потребуется специальный сифон, который можно приобрести в любом сантехническом магазине. Сифон устанавливается под раковину, как можно выше, чтобы исключить обратный ход воды. В процессе подключения мы можем обнаружить, что длина сливного шланга слишком мала. Поэтому во многих случаях его приходится удлинять. Уточнить максимальную длину шланга можно в инструкции к выбранной стиральной машине.

Пластиковые сифоны для стиральных машин наделяются патрубками, к которым подключаются сами сливные шланги. Место соединения патрубка и шланга фиксируем с помощью специальной муфты. Это поможет герметизировать подключение и воспрепятствовать попаданию неприятных запахов из канализации.

Преимущества способа подключения

Подобная схема подключения является довольно распространённой, так как обеспечивает отличное соединение сливного шланга и канализации. В этом случае мы можем не бояться протечек – сифон оснащается резиновой манжетой, которая делает место соединения более герметичным. Что касается грязной воды, то она сможет беспрепятственно выливаться в канализацию.

Данная схема хороша и тем, что мы можем совершенно спокойно пользоваться раковиной или ванной. Согласитесь, когда машинка стирает, ванну не примешь – зальёт грязной водой. Неприятно и умываться, видя перед собой бурлящие потоки пены и той же грязной воды с неприятным запахом. Максимум, что может нас побеспокоить при наличии сифона, так это негромкое бульканье, доносящееся из горловины раковины.

Установка сифона

Сифон для стиральной машины всегда устанавливается в вертикальном положении, но никак не в горизонтальном – такая схема является ошибочной, так как возможны протечки. Также нужно помнить и о правильном положении сливного шланга. Он должен сначала подняться на высоту не менее 60 см, после чего опуститься к сливу. Обычное его цепляют за верхнюю часть корпуса, где предусмотрен соответствующий крепёж.

Для того чтобы выполнить подключение стиральной машины к сифону под раковиной, старый сифон необходимо снять, а на его место установить новый сифон, с патрубком для подключения сливного шланга. Все соединения тщательно затягиваем, чтобы обеспечить должную герметичность слива. После этого открываем кран с водой и проверяем нашу сборку.
На следующем этапе подключаем сливной шланг. Если есть специальная манжета, то это хорошо. Если её нет, используем для подключения шланга специальный переходник, стягивая его металлическим хомутом для обеспечения герметичности.

Некоторые монтажники советуют не увлекаться герметичностью – по их словам, наличие небольшого зазора позволит избежать эффекта, когда грязная вода из канализации частично засасывается обратно в бак (из-за излишней герметичности).

Немалый интерес вызывают специальные сифоны для скрытой установки в стену. Одной стороной они подключаются к канализационным трубам, а другая сторона смотрит наружу – сюда мы подключаем сливные шланги, стягивая подключение хомутом. Обычно рядом устанавливают отвод холодной воды, чтобы подключение стиральной машины было удобным и быстрым – даже если вы приобретёте новую машину, то на её установку уйдёт от силы 5-10 минут.

Как подключить сливной шланг?

При помощи пластиковой направляющей сливной шланг крепится к краю акриловой ванны или раковины. Можно в качестве слива использовать сифон от умывальника, либо купить специальный двойной сифон с дополнительным отводом для сливного шланга стиральной машины. Если же Вам не хватает для слива воды имеющейся длины шланга, то эту ситуацию легко исправить. Необходимо приобрести пластмассовый удлинитель, ещё один сливной шланг и два хомута. Шланг, выходящий из стиральной машины, вставляется в пластмассовый удлинитель, а второй шланг вставляется с другой стороны удлинителя. Оба шланга закрепляются хомутами. Всё, удлинённый шланг можно подключать к канализации.

Замена сливного шланга проходит проще, чем заливного. Связано это с тем, что для того, чтобы добраться до основания сливного шланга, надо немного разобрать стиральную машину и забраться внутрь её. У некоторых марок стиральных машин сливной шланг прикреплён вверху корпуса, а у некоторых внизу. Чтобы узнать, каково же подсоединение в Вашей стиральной машине, нужно снять крышку стиральной машины. Хотя у некоторых марок, например, AEG, Siemens и Bosch, надо убрать переднюю часть корпуса .

Однако остановимся на замене сливного шланга через заднюю часть корпуса, как это делается у марок Indesit, Ariston, LG, Candy, Ardo, Beko, Samsung, Whirpool. У этих моделей сливной шланг расположен в нижней части задней крышки корпуса. После снятия панели (делается это легко):

  • открутить саморезы, и крышка сама легко снимается;
  • медленно убрать фильтр сливной помпы, заранее подготовив тряпку и ведро;
  • Вылить воду из стиральной машины, предварительно поставив ведро и наклонив ее вперед;
  • Снять улитку, у которой предварительно откручиваются болты. Лучше всего сфотографировать, как был закреплён хомут, чтобы знать, как крепить новый;
  • Расслабить хомут, фиксирующий шланг к помпе и отсоединяем шланг. Тянем его и достаём из стиральной машины;
  • Установить новый шланг и закрепить его хомутом таким же способом, каким был прикреплён предыдущий сливной шланг.
  • Установить улитку и прикрутить другие детали саморезами, как это было до замены шланга. Перед тем, как поставить на место крышку задней панели, надо убедиться в герметичности подсоединения нового шланга.
  • С помощью отвёртки закрутить саморез, установив на место крышку задней панели.

Совсем иначе делается замена сливного шланга в моделях, где шланг расположен по передней панели.

Достаём контейнер дозатора. Затем убираем цокольную панельку, ослабляем хомут, фиксирующий манжетку дверцы, и открепляем манжетку от стенки дверцы. Затем снимается фильтр сливной помпы (предварительно также надо подготовить тряпку и ведро). После того, как вытечет остаточная вода, снимается передняя часть панели. Для этого отвёрткой скручиваются саморезы. Низ стенки панели надо двигать на себя до тех пор, пока не образуется щель в 5 см. Туда просовываем руку, и наощупь ищем устройство блокировки люка. От него открепляем разъём с проводами. После этого тянем на себя панель и снимаем её.

Перед нами открылся доступ к сливному шлангу. С него снимаются фиксирующие элементы, и шланг отсоединяется от помпы. Запоминаем расположение шланга и креплений. Отсоединяем и вынимаем шланг. Подсоединяем новый шланг, закрепляем его и собираем машинку, предварительно проверив герметичность подсоединения шланга к помпе.

У стиральных машин с вертикальной загрузкой сливной шланг расположен сбоку. Чтобы его заменить, надо проделать все те действия, что были описаны в предыдущих случаях, только снимается не задняя или передняя панель, а боковая.
