Как сделать заземление правильно в квартире или частном доме

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Заземление на даче своими руками. Схема контуров

Сопротивление системы отвода тока должно быть меньше сопротивления тела человека. Для расчетов принята средняя величина — менее 4 Ом. В нормативах встречаются значения допустимого сопротивления в 0,5 Ом, 30 Ом, 60 Ом. Но здесь, где речь идет фактически о жизни и смерти, уж лучше меньше, чем больше.

Сопротивление грунта

Заземляющий контур должен обеспечивать минимально возможное сопротивление и надежный контакт с землей. Однако грунт имеет разное удельное сопротивление. Это зависит от его состава:

• песок — 1000 Ом*м;
• чернозем — 200 Ом*м;
• супесь — 150 Ом*м;
• суглинок лессовидный — 100 Ом*м;
• глина полутвердая — 50 Ом*м;
• суглинок пластичный — 30 Ом*м;
• торф или глина пластичная — 20 Ом*м.

Показатели удельного сопротивления различных слоев грунта

Мы видим, что слои с наименьшими значениями сопротивления находятся на значительной глубине. Проблема успешного заземления решается несколькими способами:

• более глубокое погружение электродов в почву;
• добавление дополнительных вертикальных элементов;
• наращивание площади контакта стержней с грунтом (использование более широких штырей с большим сечением);
• увеличение расстояния между электродами.

Установка розетки с заземляющими контактами

Основные схемы заземления в загородных домах

1. Заглубленный металлический контур вокруг строения. В основном это арматура, забитая в землю. Пруты соединены между собой приваренной металлической шиной.
2. Самая популярная система заземления на даче своими руками — схема трех или нескольких погруженных в грунт длинных электродов, связанных стальной полосой.
3. Заземление с одним стержнем, утопленным на значительную глубину (от 6 метров).
4. Фундаментный заземлитель. Это замкнутый контур, выполненный из сваренной металлической сетки. Его прокладывают под нижним гидроизоляционным слоем фундамента, либо по нижнему ряду арматуры. Такое заземление может быть смонтировано только при заливке фундамента.

Для обвязки заземляющего контура используется стальная полоса шириной 40-50 мм

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

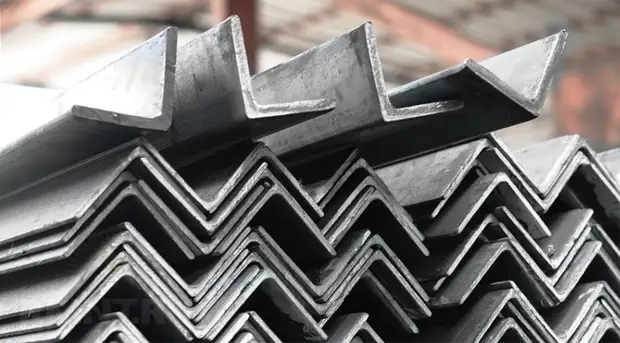

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Материалы и размеры контура

Из любого материала, даже не «бросового», а специально приобретённого контур заземления тоже не получится сделать. ПУЭ регламентирует и этот пункт, потому что:

• Эти материалы должны быть погружены в землю без деформаций и повреждений. Способ – для этого – забивание либо задавливание.
• У материалов должна быть хорошая сохранность – срок службы устройства исчисляется десятилетиями, они должны выдерживать условия эксплуатации.

Для этого обозначены минимальные допустимые значения сечений и размеров материалов для изготовления вертикальных и горизонтальных элементов заземлителей.

Для вертикальных заземлителей используется: труба, прут, уголок – это стержень заземления. Для горизонтальных заземлителей используется стальная полоса, круглый прут либо профиль.

Красить контур заземления ненужно, за исключением сварочных швов, наружных элементов.

Схемы и расчет заземления

Правильно выполненная заземлительная система должна надежно контактировать с нулевым потенциалом грунта и с минимальным сопротивлением контура. При этом нужно учитывать, что в разных видах грунта сопротивление существенно разнится (смотрите таблицу).

Слои земли с самым маленьким сопротивлением обычно находятся глубоко под землей. Однако просто заглубления электродов бывает недостаточно. Поэтому для получения нужного сопротивления увеличивают количество проводников, дистанцию между ними или площадь контакта с землей. Для улучшения результата используют схемы, показанные на рисунке ниже.

Описание схем:

1. Схема «А». В данном случае создается замкнутый контур по периметру здания. Не очень глубоко вкопанные штыри соединяют по кольцу с помощью шины. Заземление на даче таким способом выполняется редко, так как требуется значительный объем земляных работ. Кроме того, схема часто нереализуема из-за расположения строений на участке.
2. Схема «Б». Это наиболее распространенный способ организации заземления для дачного дома. Система включает три или более закопанных на умеренную глубину штыря (электрода), объединенных между собой шиной.
3. Схема «В». Основана на использовании всего одного электрода, вкопанного на большую глубину. Такая схема применяется даже в подвале строения. Способ достаточно удобен, но не всегда реализуем, если речь идет о каменистой земле. Еще одна сложность — необходимость использования особых электродов, что требует повышенных финансовых затрат.
4. Схема «Г». Отличается удобством, но создавать такое заземление нужно еще при проектировании дачного дома, а выполнять — во время заливки фундамента. В уже построенном здании постройка такой системы сопряжена с высокими затратами.

Недопустимые схемы заземления

Не рекомендуется использование водопроводных труб и стояков отопления в качестве заземления. Такие трубопроводы часто оказываются сильно окислены или имеют недостаточный контакт с грунтом. Также в трубопроводах нередко имеются пластиковые детали, из-за которых происходит размыкание электрической цепи.

Некоторые домашние мастера, желая удешевить систему заземления, идут таким путем: делают в розетке перемычку между контактами заземления и нуля. Такое решение может привести к неприятностям, поскольку если где-либо на участке цепи произойдет перефазовка или появится некачественный контакт рабочего нуля, на корпусе возникнет напряжение.

Удельное сопротивление грунта и расчёт электродов

Передача электрического потенциала литосфере происходит со всей поверхности металлических электродов через металлизированные частицы почвы и содержащуюся в грунте влагу. Учитываться должно всё: от шероховатости поверхности металла до пористости грунта и плотности посадки в нём стальных заземлителей.

Геоморфологический профиль и таблица удельных сопротивлений грунтов — вот что берётся за основу расчёта сопротивления распространению тока через основные заземлители. Рекомендуется пользоваться пособием «Нормы устройства сетей заземления» за авторством Р.Н. Карякина, где есть исчерпывающая информация для вычисления нужных параметров, а также описана техника использования естественных заземлителей (обсадок скважин, свай или трубопроводов).

В реальности подробный расчёт выполняется редко, обычно исходные данные принимаются худшими из возможных для конкретных условий размещения. Требуемые характеристики достигаются увеличением либо длины электродов (что более предпочтительно), либо их числа. Запасом прочности обеспечивается длительный срок эксплуатации контура: покрываясь ржавчиной, электроды сильно теряют в проводимости, поэтому к ним периодически добивают новые.

Второй вопрос — общая площадь поверхности. В качестве основных заземлителей следует использовать угловую сталь, тавр или двутавр — изделия с сечением незамкнутой формы, контактирующие с грунтом всеми сторонами. Сопротивление одиночного заземлителя или его участка определяется как удельное сопротивление грунта, его окружающего, делённое на π — кратное значение основного линейного размера (для вертикально стержня это его длина).

Результат нужно умножить на безразмерный коэффициент формы (для вертикального стержня это половина натурального логарифма от четырёхкратной длины, поделённая на периметр сечения). Для примера, вертикальный электрод длиной 2,5 метра из угловой стали 50х50 мм коэффициент составит почти 1,25, сопротивление растеканию (при залегании заземлителей целиком в суглинке) составит 8,3 Ом.

Общее сопротивление вертикальных заземлителей описывается как сумма их обратных значений:

1 / R = 1 / R1 + 1 / R2 + … + 1 / Rn

Таким образом, для достижения нормативного значения в 4–6 Ом потребуется не менее двух электродов по 2,5 метра, по аналогии можно рассчитать варианты с другим подходящим числом или длиной заземлителей.

Что такое контур заземления: определение и устройство

Контур заземления — это электротехническое устройство с низким электрическим сопротивлением, позволяющее быстро отвести электрический ток в землю. Он представляет из себя две части, соединённые между собой — наружная и внутренняя система. Соединение этих частей осуществляется в электрощитке, расположенном на входе в дом.

Наружная система представляет из себя устройство которое позволяет перейти электрическому току в землю с последующим распределением его по площади. Она состоит, как правило из нескольких электродов забитых (закопанных) в землю и соединённых при помощи сварки пластинами определённого сечения. От них приваренная шина отходит в щит, где соединяется с внутренней частью.

Монтаж заземления в частном доме

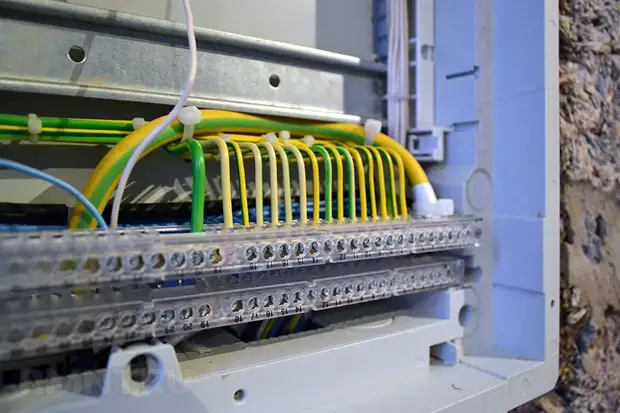

Что такое внутренняя подсистема? Это разводка проводки заземления по всем комнатам и помещениям дома к розеткам и к мощным электроустановкам. Формируется общая шина, которая в электрощитке соединяется с внешним контуром.

Защитные свойства заземления очень просты. При нарушении изоляции проводов, ток из электросети по проводам внутренней системы попадает на внешний контур заземления. По электродам этого контура он стекает в землю. Из электротехники известно, что земля имеет большую электрическую ёмкость, что даёт уверенность в поглощении таких утечек электричества.

Выбор конструкции

Выбор конструкции зависит от многих факторов:

• тип грунта;
• наличие свободной площади;
• доступность материалов;
• трудоемкость изготовления;
• финансовые возможности.

Сопротивление между элементами защитного заземления и грунтом определяется состоянием почвы, количеством и свойствами электродов, глубиной их залегания. Наиболее подходящими являются суглинок, торф, влажная глина. Трудными считаются сухие песчаные и каменистые грунты. Чем глубже залегание элементов, тем лучше контакт с грунтом и ниже сопротивление.

Для нормальных почв дешевым вариантом будет классическая конструкция заземления, когда вертикальные электроды вбиваются в землю по прямой линии или в виде треугольника и соединяются между собой горизонтальными полосками с помощью сварки.

Недостатком линейного расположения является резкое ухудшение электрических свойств сооружения при повреждении любой из горизонталей. Треугольник в этом случае более надежен.

Для начала надо выбрать место для заземления. Оно должно быть недалеко от вводного щитка, но не ближе 1,5 метра от отмостки. Вертикальные элементы заземления забиваются в землю на глубину 2,5 – 3 метра. В случае треугольного размещения стороны треугольника равны такой же величине.

При линейном расположении расстояние между вертикалями делают меньше, но не ближе, чем 1,2 метра друг от друга. Слишком близкое расположение не приносит пользы, потому что ухудшаются условия для растекания тока по земле, а стоимость и трудоемкость увеличиваются.

Горизонтальные элементы располагаются на глубине 0,5 метра от поверхности и соединяются с вертикальными при помощи сварки. Никакое другое соединение не допускается действующими правилами. От ближайшего к вводному щитку угла конструкции делается отвод к дому с помощью полоски. К концу полоски приваривается болт М10, к которому подсоединяется провод или шина для ввода в щиток.

Сечение проводника:

• медь – не менее 10 кв. мм;
• сталь — не менее 75 кв. мм;
• алюминий — не менее 16 кв. мм.

На месте защитного заземления нельзя сажать кусты, деревья или разбивать грядки. Будет правильнее сделать в этом месте декоративное украшение, чтобы люди там не ходили и дети не играли.

Схема конструкции заземления

Что такое контур заземления: определение и устройство

Контур заземление – это специальная конструкция из электропроводящих материалов с малым электрическим сопротивлением, обеспечивающая мгновенный отвод электрического тока в землю. Он состоит из 2-х соединенных между собой частей – внутренняя и наружная система. Надежное их соединение осуществляется во входном электрощите.

Устройство наружной подсистемы должно обеспечивать переход электрического сигнала в землю с распределением его по площади. Ее основу составляет несколько электродов, заглубленных в грунт и соединенных между собой в контур с помощью пластин. От пластин отходит шина достаточного сечения, которая вводится в электрощит, где соединяется с внутренней подсистемой. Каждый электрод представляет собой металлический штырь, закопанный (вбитый) на определенную глубину.

Внутренняя подсистема – это разводка заземляющей цепи по всему дому. Проводники от щита отводятся на розетки, к корпусам мощных электроустройств, к металлическим магистралям (трубы). Отдельные проводники объединяются в общую шину, которая присоединяется к шине внешнего контура.

Принцип действия контура заземления достаточно прост. Электрический заряд, накопленный в металлических элементах (корпуса установок, трубопроводы, арматура и т.д.) при повреждении изоляции проводников электросети или наведенный от внешних источников, устремляется по проводам внутренней подсистемы, имеющим малое электрическое сопротивление, к контуру внешней подсистемы. По закопанным в грунт электродам он «стекает» в землю. В свою очередь, земля имеет огромную емкость, что позволяет свободно «впитывать» такие утечки электричества.

Стержень

1. Главный заземляющий стержень должен быть предоставлен в точке входа в пункт обслуживания или в главную распределительную комнату, как описано в Спецификации или показано на чертежах. Подключите все заземляющие провода, защитные провода и соединительные провода к главной заземляющей шине.
2. Обеспечьте 2 изолированных основных заземляющих провода, I на каждом конце шины, соединенных через испытательные соединения с заземляющим электродом в 2 отдельных заземляющих колодцах.
3. Проводник должен быть рассчитан таким образом, чтобы выдерживать максимальный ток замыкания на землю системы в точке применения с конечной температурой проводника, не превышающей 160 град. С (320 град. F) не менее 5 секунд.
4. Длина главных заземляющих проводников должна быть не менее 120 мм2, или как того требует конкретный раздел Спецификации. Главная заземляющая шина должна быть расположена в доступном месте в электрическом помещении и иметь четкую маркировку.
5. Основная заземляющая шина должна быть в форме кольца или колец из оголенных проводников, окружающих или находящихся внутри области, в которой находятся предметы, подлежащие заземлению. Если установлено 2 или более колец, они должны быть соединены как минимум двумя проводниками, которые должны быть широко разнесены.
6. Испытательные соединения (испытательные соединения) должны быть расположены в доступном месте на каждом главном заземляющем проводнике, между клеммой заземления или шиной и заземляющим электродом.

Предъявляемые требования

К создаваемому отводящему контуру предъявляется довольно много требований. Это связано с тем, что он предназначен для отвода напряжения, которое подается на корпус. Подобного рода система представлена сочетанием нескольких частей:

1. Заземлитель — проводники, которые находятся в постоянном контакте с грунтом.
2. Заземляющие устройства — проводка, которая находится под напряжением во время работы системы.

Наиболее важным параметром можно назвать сопротивление растекания. Он определяет то, как ток будет преодолевать расстояние от корпуса электрического прибора к земле. С уменьшением показателя сопротивления существенно повышается эффективность отводящего контура. На сопротивление растекания оказывает влияние:

1. Глубина закладки. С увеличением этого показателя существенно повышается эффективность системы.
2. Влажность грунта. Более высокая влажность становится причиной повышения степени проводимости.
3. Тип применяемого сплава. Каждый металл характеризуется своей определенной электропроводимостью. К примеру, есть диэлектрики, которые практически не проводят энергию.

Оптимальным местом для размещения контура принято считать северную сторону дома, так как показатель влажности грунта зачастую выше.

К применяемым материалам также предъявляются различные требования:

1. Применяемые уголки в качестве вертикальных стержней должны иметь длину не менее 16 миллиметров.
2. Горизонтальные пластины длиной не менее 10 миллиметров.
3. Толщина применяемой стали 4 миллиметра. Слишком тонкие пластины могут перегреваться.
4. Если применяются стальные трубы, то их диаметр должен быть не менее 32 миллиметров.

В большинстве случаев применяется именно сталь. Некоторые сплавы обладают большей проводимостью, но при этом окисляются и не выдерживают воздействие окружающей среды.

Провести монтаж можно своими руками при наличии небольшого количества инструментов. Для работы с металлом потребуется:

1. Болгарка или ножовка по металлу.
2. Сверло для создания отверстий.
3. Сварочный аппарат.
4. Индикатор.

Если предусматривается применение крепежных элементов, к примеру, болтов, то понадобится набор отверток и гаечных ключей. Кроме этого, поверхность металла нужно зачистить, для чего потребуется наждачная бумага и грубая щетка. Рекомендации по проведению монтажных работ следующие:

1. Для начала проводится выбор места, где будет размещаться отводящий контур. Стоит учитывать, что поблизости не должно быть никаких коммуникаций: водопровод, телефонная линия или газопровод. Чтобы убедиться в этом, достаточно изучить техническую документацию.
2. Идеальным местом для размещения конструкции считается отмостка дома. Контур должен быть линейным, отводящая часть создается в виде геометрической фигуры — например, треугольника.
3. После выбора места проводится вбивание штырей. Для этого применяется специальный инструмент, но при мягком грунте можно обойтись и обычной кувалдой. Верхняя часть штырей обрезается.
4. Между вертикальными штырями создаются траншеи, в которые укладываются соединяющие их прудки. Для соединения отдельных элементов требуется сварочный инвертор.
5. Следующий шаг заключается в создании траншеи, которая отходит от распределительного щита к созданному ранее треугольнику. Металлическая пластинка укладывается и соединяется со всеми элементами путем сварки, после чего траншея закапывается.

Контур заземления в частном доме своими руками

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Похожие записи:

Как правильно подобрать размер и вид гипсокартонного листа С чего начать строить дом Как правильно клеить самоклеющуюся пленку на мебель Какие трубы лучше для теплого водяного пола Кран букса Углубление скважины на воду: как это сделать самостоятельно
